课题解决案例

通过直接粘合精密陶瓷来提高透光窗的耐腐蚀性的示例

概要

测量药品浓度的装置使用了窗口部件，该窗口部件为透光窗和固定透光窗的法兰粘接而成。透光窗暴露在碱性溶液中，窗口材料的耐碱腐蚀性对维持测量器的精度以及持续使用至关重要。

课　题

碱溶液导致透光窗剥离

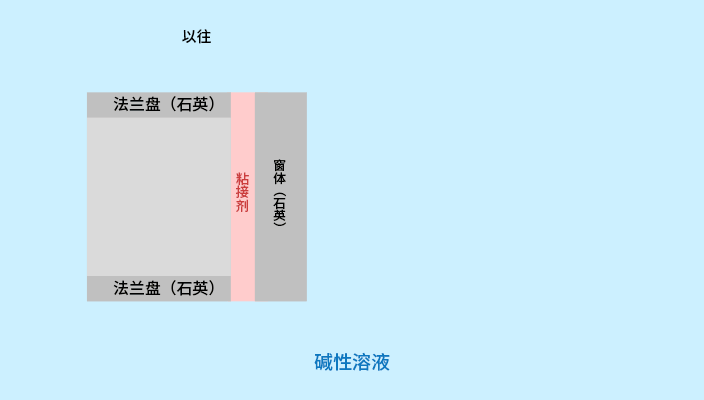

以往的透光窗，窗体和法兰盘都采用石英材质，两者的粘接使用粘接剂。由于石英制成的透光窗被碱溶液腐蚀，窗体和法兰盘发生了脱落的问题。

■条件
・不会被碱溶液腐蚀的材质、以及粘接方法
・窗部的平行度 0.03。
・接近石英的透过率 (88%以上/340㎚)

对　策

采用对碱性耐腐蚀性优良的陶瓷，开发不使用粘接剂的方案

与传统的石英制成的透光窗相比，采用了对碱性耐腐蚀性高的陶瓷。具体来说，就是把窗户材料换成蓝宝石，把法兰盘材料换成氧化铝，用京瓷的陶瓷直接结合技术，实现了不使用粘接剂的方案。由此，提高了透光窗的耐碱性。

结　果

有助于提高透光窗对碱性的耐腐蚀性

在量产透光性材料中，氧化铝·蓝宝石对碱性具有高耐腐蚀性，通过不使用粘接剂直接结合，加速试验结果证明，其使用期间可达到传统石英零件的约20倍，得到了客户的高度评价。

*为便于理解，图形动画采用了一部分与实际不同的展现形式。
*特性可能因使用条件而异。
