通过本公司比现有材料高1.6倍的耐电压特性实现50%的小型化（*京瓷估算）

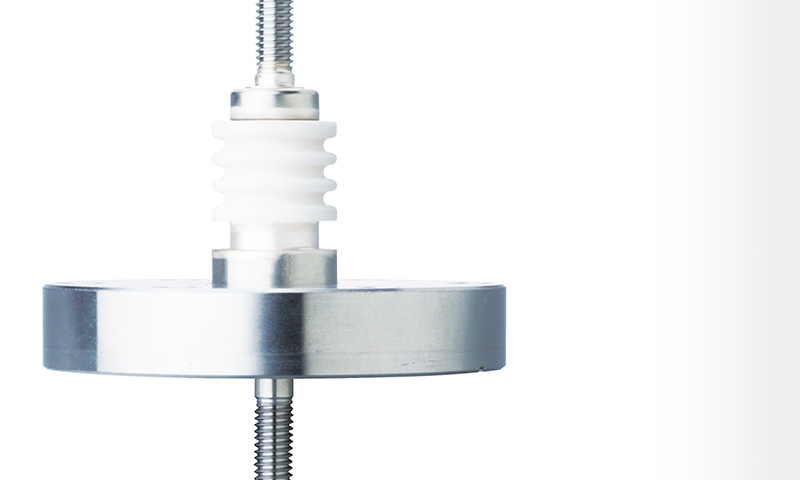

一直以来，耐电压性能高的氧化铝陶瓷被广泛应用于高压设备。京瓷开发了进一步提高了沿面耐电压特性的新材料“AH100A”。与传统材料相比，AH100A具有1.6倍的沿面耐电压和1.2倍的贯通耐电压特性，可减少高压调节时间，实现端子的小型化。
特长
- 大幅提高真空中的沿面抗电压和贯穿抗电压性能
- 大幅缩短高电压调节时间
- 与以往相比实现了50%的小型化（*京瓷估算）
沿面耐电压
测定条件
沿面距离：2mm
真空度：10-4Pa以下
其他，京瓷测定条件
抗通电压
测定条件
样品厚度：1mm
其他，根据JIS C 2141
调整时间
测定条件
升电压速度：1kV/分
真空度：10-3Pa以下
小型化设计的形象
外寸容积：50%減
重量：55％減
重量：55％減
材料数据比较
| 材质 材质编号 |
高抗电压氧化铝 | 氧化铝 | |||
|---|---|---|---|---|---|
| AH100A | AO479O | ||||
| 电气性能 | 到达场强 | MV/m | 14.1（ave.) | 8.4（ave.) | |
| 抗通电压 | MV/m | 24 | 19 | ||
| 体积电阻率 | 20℃ | Ω・ｃｍ | ≧1014 | ＞1014 | |
| 介电常数比（1MHz） | - | 10.2 | 9.9 | ||
| 介电正接（1MHz） | (x 10-4) | ＜1 | 2 | ||
| 机械的性能 | 3点弯曲强度（JIS R 1601） | MPa | 330 | 310 | |
| 杨氏模量 | GPa | 380 | 360 | ||
| 泊松比 | - | 0.25 | 0.23 | ||
| 破坏韧性（SEP8） | MPa・ｍ1/2 | 5 | 3～4 | ||
| 热性能 | 导热率 | 20℃ | W/（m・K） | 24 | 29 |
| 热膨胀系数（RT-800℃） | × 10-6/K | 8.2 | 8.0 | ||
本页记载的数值全部是公司内部测定的代表值，不是产品规格的保证值。
