提高和优化材料性能
氧化铝和氧化锆的复合材料——氧化锆强化氧化铝材料ZTA是一种兼备两种优点的材料。
与普通氧化铝相比，具有较高的硬度、弯曲强度和同等密度，与普通氧化锆相比，具有较低的线膨胀系数和较高的导热率。利用这些特性，除粉碎用途的零件外，还广泛应用于需要冷却的耐磨零件等。
特长
- 高硬度和优异的耐磨性能比氧化铝更硬，与氧化锆同等水平的耐磨性能好。
- 高导热性和低热膨胀具有与氧化铝同等的导热率和低热膨胀，抑制热变形。适用于冷却机构部件
- 高强度、高比刚度约为氧化铝的2倍，高比刚度为轻量化设计做出贡献
规格
湿浆磨损数据

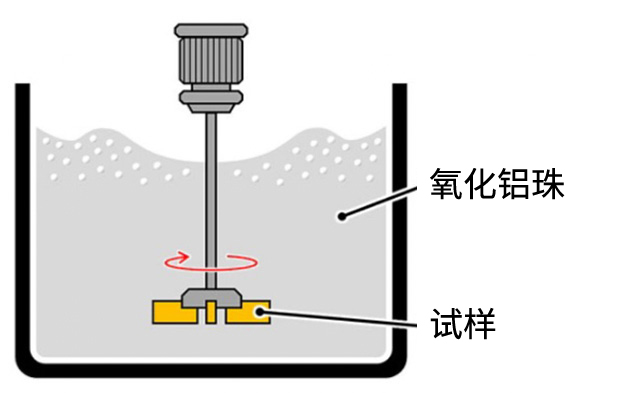

湿浆耐磨试验
试验条件
-
（１）转速：1,750 rpm
-
（２）试验时间：10 hours
-
（３）试验材料：氧化铝珠 Φ1mm
-
（４）填充量：氧化铝珠／水
2kg／4kg（11.4 vol.％）
-
（５）试样：

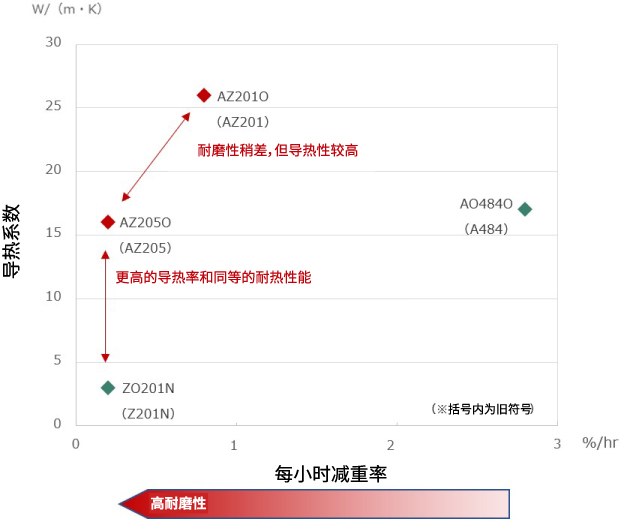

耐磨特性和导热率的比较
材料数据比较
| 材质 材质编号 （旧标记） |
ZTA | 氧化铝 | 氧化锆 | 不锈钢 | |||||
|---|---|---|---|---|---|---|---|---|---|
| AZ201O (AZ201) |
AZ205O (AZ205) |
AO479M (A479M) |
AO484O (A484) |
ZO201N (Z201N) |
SUS304 | ||||
| 氧化铝含量 | ％ | - | - | 99.5 | 92 | - | - | ||
| 呈色 | - | 白色 | 白色 | 象牙色 | 白色 | 乳白色 | - | ||
| 密度 | g/cm3 | 4.0 | 4.3 | 3.9 | 3.6 | 6.0 | 7.9 | ||
| 机械的性能 | 维氏硬度 HV9.807N | GPa | 16.0 | 16.0 | 15.7 | 12.3 | 12.3 | - | |
| 3点弯曲强度 | MPa | 600 | 705 | 370 | 370 | 1,000 | - | ||
| 杨氏模量 | GPa | 380 | 330 | 370 | 280 | 200 | 193 | ||
| 泊松比 | - | 0.24 | 0.25 | 0.23 | 0.23 | 0.31 | 0.29 | ||
| 热性能 | 平均线膨胀系数 | 40～400℃ | × 10-6/K | 7.2 | 7.8 | 7.2 | 6.8 | 10.5 | 10.9 |
| 40～800℃ | 8.2 | 8.7 | 8.0 | 7.7 | 11.0 | - | |||
| 导热率 | 20℃ | W/（m・K） | 26 | 16 | 32 | 17 | 3 | 16.7 | |
| 比热容量 | J/（g・K） | 0.71 | 0.71 | 0.78 | 0.78 | 0.46 | 0.50 | ||
制作实际尺寸示例

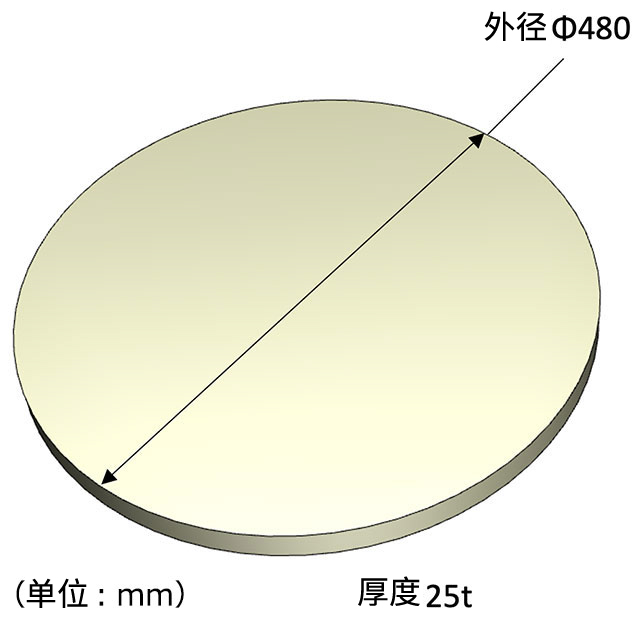

圆盘形状

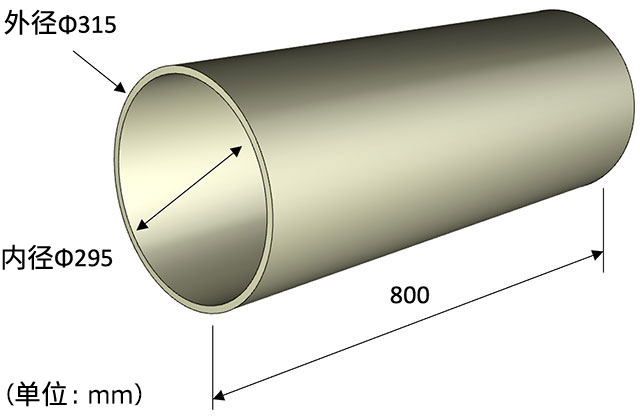

圆柱形
本页记载的数值全部是公司内部测定的代表值，不是产品规格的保证值。
