特长
- 使用可对应内径0.1mm～的极细喷嘴，实现高同心度
- 可加工高强度且内径尺寸精度良好薄壁管
- 内径的表面粗糙度小（Ra0.1μm～），重复利用时，抑制不需要的成分残留（抑制进位过度）
- 耐磨损性、耐腐蚀性优异，可降低更换频率
规格
| 规格表 | |
| 材质 | 氧化锆 |
|---|---|
| 材质编号 | ZO201N |
| 全长（L） | 1-200 [mm] （误差：±0.5） |
| 外径（ΦD） | 0.3-8.0 [mm] （误差：±0.01） |
| 内径（Φｄ） | 0.1-2.5 [mm] （误差：±0.002 ） |
| 2.5超过6以下 [mm] （误差：±0.01） | |
| 同心度（ΦX） | 0.005 [mm] - |
| 外内径的厚度 | 0.025 [mm] - |
| 内径的厚度 | Ra0.1 [μm] - |

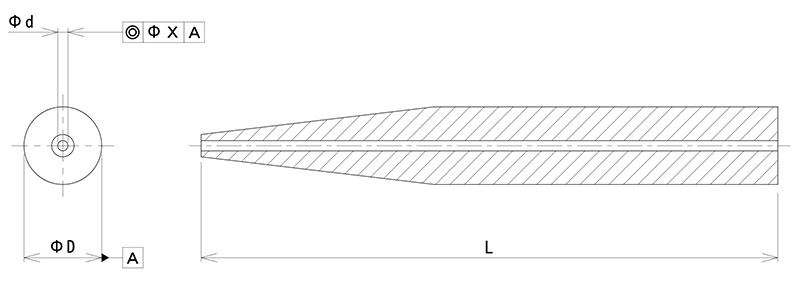

＊（）内参照下图
材质是基于氧化锆制作实绩的参考值。
上述以外的规格请咨询我们。
形状示例
根据多年的加工实绩和设计经验，可应对所有的加工需求。
另外，在常温下使用强度和韧性高，对药品不易腐蚀的氧化锆，支持通过降低更换频率的可持续性事业。
-

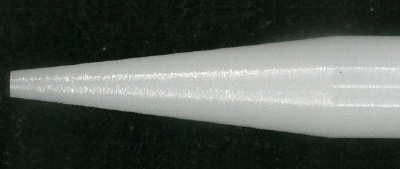

锥形加工
-

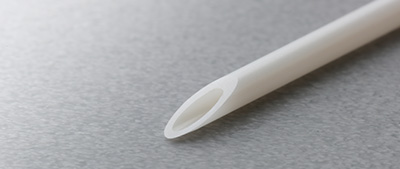

头部微细加工
-

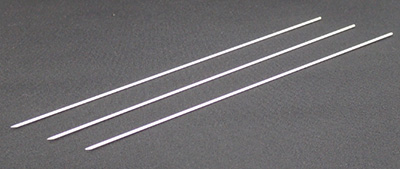

全体
用途示例
- 液相色谱用（自动取样器用）试剂吸引喷嘴
- 血液分析用吸嘴
- 电感器用绕组喷嘴
材料数据比较
| 材质 材质编号 |
氧化锆 | 不锈钢 | |||
|---|---|---|---|---|---|
| ZO201N | SUS304 | ||||
| 呈色 | 乳白色 | - | |||
| 密度 | g/cm3 | 6.0 | 7.9 | ||
| 机械的性能 | 维氏硬度 HV9.807N | GPa | 12.3 | 2.0 | |
| 3点弯曲强度 | MPa | 1,000 | 588 ※１ | ||
| 杨氏模量 | GPa | 200 | 193 | ||
| 泊松比 | - | 0.31 | 0.3 | ||
| 热性能 | 平均线膨胀系数 | 40～400℃ | × 10-6/K | 10.5 | - |
| 20～500℃ | - | 18.7 | |||
| 导热系数 | 20℃ | W/（m・K） | 3 | - | |
| 100℃ | - | 16.3 | |||
| 比热容量 | J/（ｇ・Ｋ） | 0.46 | 0.5 | ||
| 电气性能 | 体积电阻率 | 20℃ | Ω・ｃｍ | 1013 | 7.2ｘ10-5 |
※１ 拉伸强度

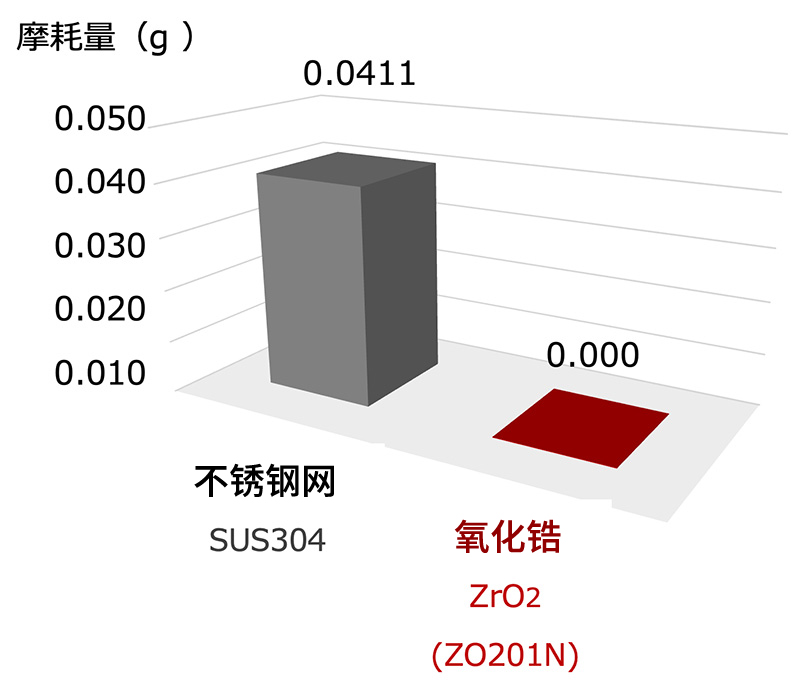

耐磨性

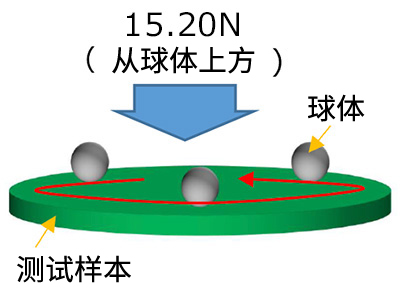

＊球盘测试结果
试验条件（以本公司为准）
| 试验体： | Φ60×3mm |
| 球： | SUJ2 Φ6 |
| 转速： | 0.055m/s（10分钟） ＋3.25 m/s（5分钟） |
| 试验时间： | １５分 |
 |
|
表面光滑度
由于氧化锆的结晶粒径和孔隙小，所以不易发生碎屑，表面平滑性好。
内径表面示例

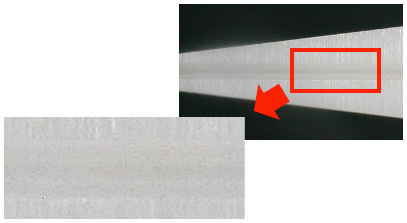

氧化锆（ZO201N）
表面非常光滑

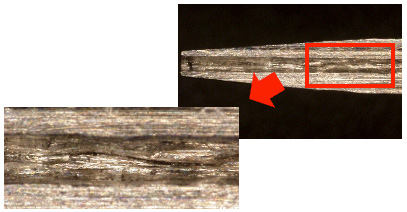

不锈钢
有部分凹陷
※样品实测值
| 材质 材质编号 |
氧化锆 | 不锈钢 | ||||
|---|---|---|---|---|---|---|
| ZO201N | ||||||
| 外径表面粗糙度 | μm | Ra0.059 | Ra0.240 | |||
| 锥形表面粗糙度 | μm | Ra0.179 | Ra0.194 | |||
| 内径表面粗糙 | μm | Ra0.160 | Ra0.245 | |||
耐药性
本页记载的数值全部是公司内部测定的代表值，不是产品规格的保证值。
