氮化硅是一种优良的工程陶瓷，具有良好的耐热冲击性和耐腐蚀性能，在高温下也具有高强度和韧性。本公司生产的氮化硅采用特有的工艺技术，具有高强度、高热传导的特性，作为可靠的结构体被广泛应用。特别是高导热氮化硅（SN241O），其导热率是本公司现有材料（SN240O）的2倍，具有优异的耐热冲击性能。因此，作为电加热器、燃气燃烧喷灯等热源的保护管道被使用，为节能减排做出了贡献。
※由京瓷调查（2022年7月25日）
特长
- 高导热系数为54w /m·K与本公司现有材料（SN241O）相比的2倍。
- 高耐热冲击性能降低Δt=900℃热冲击引起的破损风险
- 对熔融金属的高耐蚀性对熔融金属的反应性低（高耐蚀性），润湿性差（不易附着）
用途示例

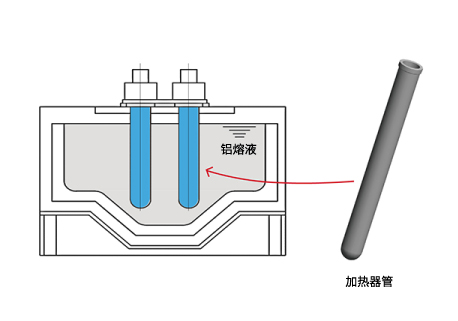

被采用为铝熔液保持炉的加热器管（保护管）的案例
节能化
热传导率高的氮化硅SN241O可以实现热效率。
例如，如果你想把5ton的铝熔液维持在730℃，与传统的氮化硅SN240O相比，加热器的温度可以设置得更低，从而减少使用的能耗。下表是其中一例。
| 材料 | 铝熔液温度 | 加热器管 内部温度 |
Δt |
|---|---|---|---|
| 氮化硅 SN240O |
730℃ | 930℃ | 200℃ |
| 高热传导 氮化硅 SN241O |
730℃ | 880℃ | 150℃ |
※ Δt ＝ [加热器管内部温度] － [铝熔液温度]

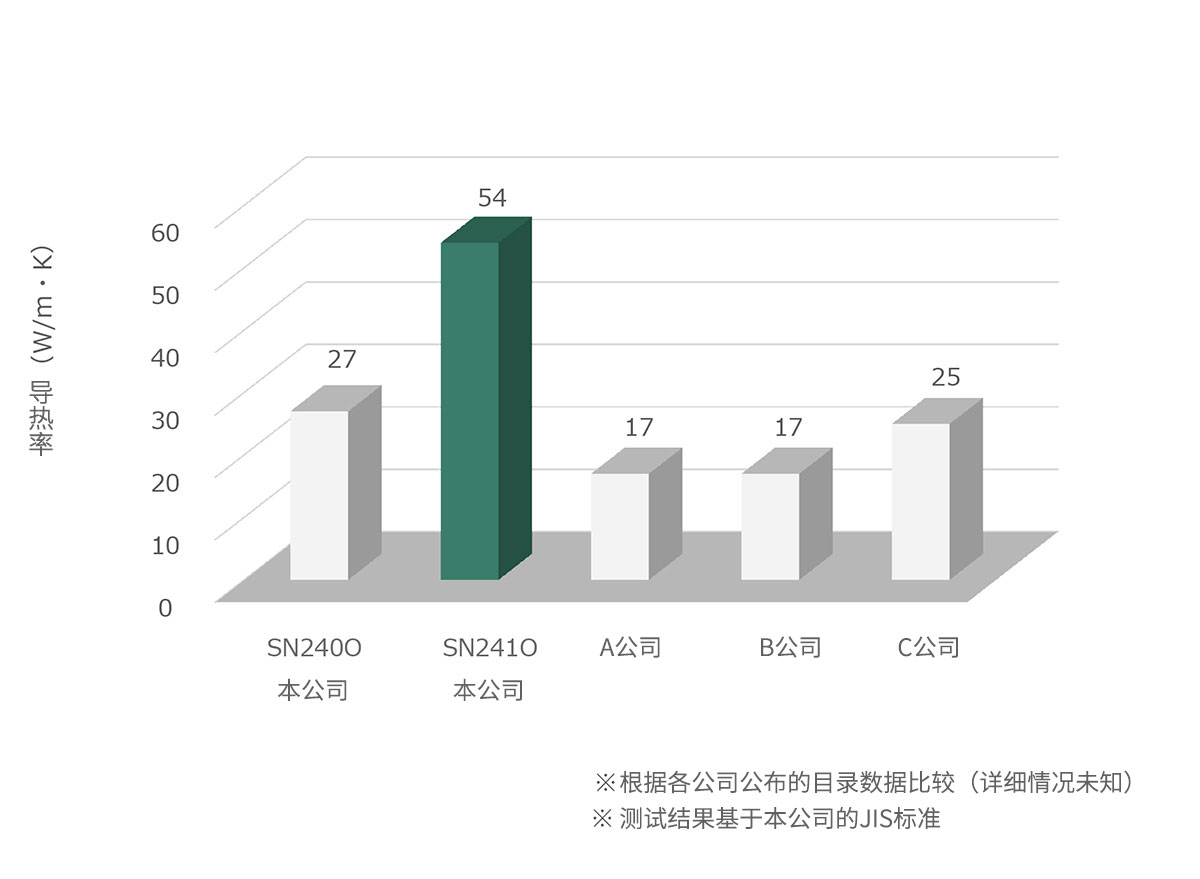

热导率比较
与本公司现有材料及其他公司结构部件用氮化硅材料的比较
视频 -31秒-
在加热过的热板上放置相同厚度的氮化硅，再在其上放置蜡烛，将本公司现有材料（SN240O）和高导热氮化硅（SN241O）的热传播速度（热传导率）的差异直观化。
对熔融金属的高耐蚀性能
对熔融金属具有反应性低（耐蚀性高）、润湿性差（不易附着）的特性。另外，由于在高温下具有高强度，所以对溶解铝也能长期使用。
湿性试验结果
试验条件：
将ADC12（铝合金）放在各材质的板上，加热1000℃（真空）后冷却

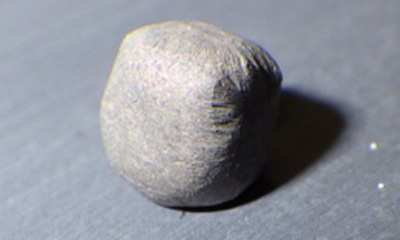

京瓷 氮化硅（SN241O）

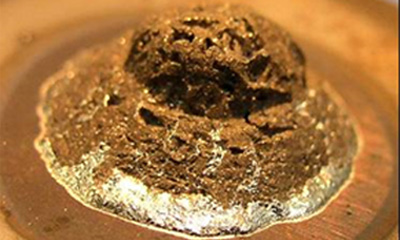

SKD材（金属）
材料数据比较
本公司现有材料（SN240O）和高导热氮化硅（SN241O）的主要特性比较
| 材质 材质编号 |
氮化硅 | ||||
|---|---|---|---|---|---|
| SN241O | SN240O | ||||
| 呈色 | 黒色 | 黒色 | |||
| 密度 | g/cm3 | 3.2 | 3.3 | ||
| 机械性能 | 维氏硬度 HV9.807N | GPa | 13.8 | 14.0 | |
| 3点弯曲强度 | MPa | 790 | 1,020 | ||
| 杨氏模量 | GPa | 290 | 300 | ||
| 泊松比 | - | 0.28 | 0.28 | ||
| 破坏韧性（SEP8） | MPa・m1/2 | 6-7 | 7 | ||
| 热性能 | 平均线膨胀系数 | 40～400℃ | × 10-6/K | 2.9 | 2.8 |
| 40～800℃ | 3.5 | 3.3 | |||
| 导热率 | 20℃ | W/（m・K） | 54 | 27 | |
| 比热容量 | J/（ｇ・Ｋ） | 0.66 | 0.65 | ||
| 耐热冲击温度差（比较方法：水中投下） | ℃ | 900 | 800 | ||
如果您正在考虑通过高热效率，实现削减成本，减少更换频率及CO2排放，推进事业的可持续性发展，欢迎前来咨询。
本页记载的数值全部是公司内部测定的代表值，不是产品规格的保证值。
