在氧化锆中添加导电性材料，是一种具有静电对策最佳表面电阻的陶瓷。由于静电即使带电也会被慢慢除电，利用防止因带电造成的产品的误吸和静电破坏的特点，被用于生产线的夹具等。本公司的ESD对策氧化锆陶瓷，在保持氧化锆优良机械特性的同时，产品内部也具备非常稳定的半导通特性（体积固有电阻），避免因接触/分离引起的带电故障，保护电子零部件/半导体零部件。
特长
-
高强度、稳定的半导通材料
拥有丰富稳定的半导通特性（电阻率 105～109Ω) 材料,可从中选择高强度及最佳阻值的材料
-
高精度复杂形状对应
通过冲压成形、注塑成形（CIM）、切削、高精度磨削加工，从简单形状到复杂形状均可广泛使用
-
导电性粘接技术
金属组装用特有的导电性粘接技术※可以对应陶瓷和金属的组合件※京瓷调查（2022年8月25日现在）
高强度ESD材
表面电阻值低的材料受添加材料的影响，其强度趋向于低。随着零件的小型化、薄化，我们开发了适应提高强度要求的新材料。

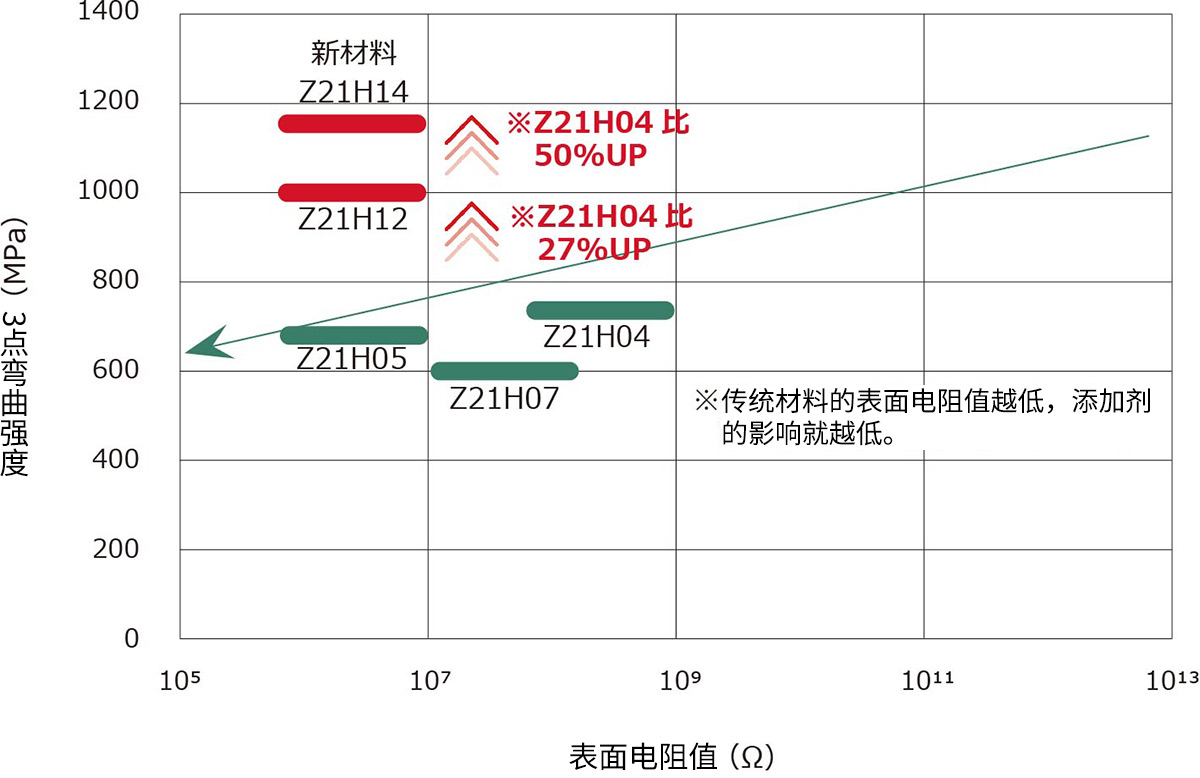

本公司氧化锆材料的三点弯曲强度与表面电阻的关系
用途示例
电子器件零件和半导体制造零件等的ESD措施和要求耐磨性（硬度）的制造工艺中，使用具有导电性的氧化锆陶瓷。（输送用吸附喷嘴、切片装置夹具、检查用镊子等）
-
输送用吸附喷嘴
-
切片装置的夹具
-
检查用镊子

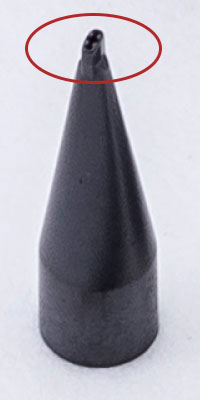

输送用吸附喷嘴前端部
输送用吸附喷嘴尖端部的形状例子。

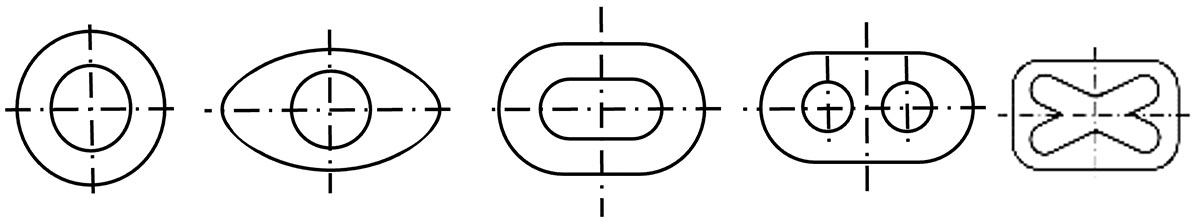

□形状示例
※ 材料代码：Z21H12 or Z21H14的制作例子。
※ 上述以外的形状也能对应。
※ 丸孔形状产品,精加工中Φ0.020±0.003的高精度加工也有可能实现。
※ 金属零件和导电粘接也能对应。
详情请到产品网站 ”运输用吸嘴（ESD对策产品）”
导电性粘接技术
材料的带电性和电荷移动速度依赖于其表面电阻，一般来说半导通材料具有不易带电的性质，但在带电的情况下，产生静电破坏的可能性。本公司凭借特有的导电性粘接技术及多年的经验，可实现金属组合，解决了各种静电问题。
※京瓷调查（2022年8月25日现在）

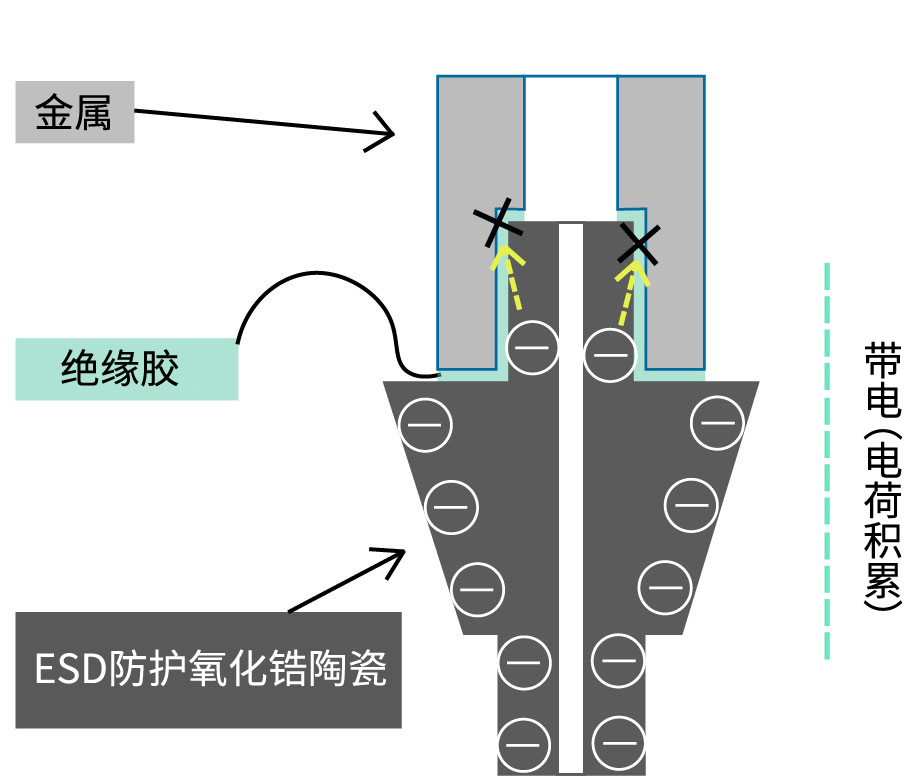

■没有使用导电性粘合剂的情况

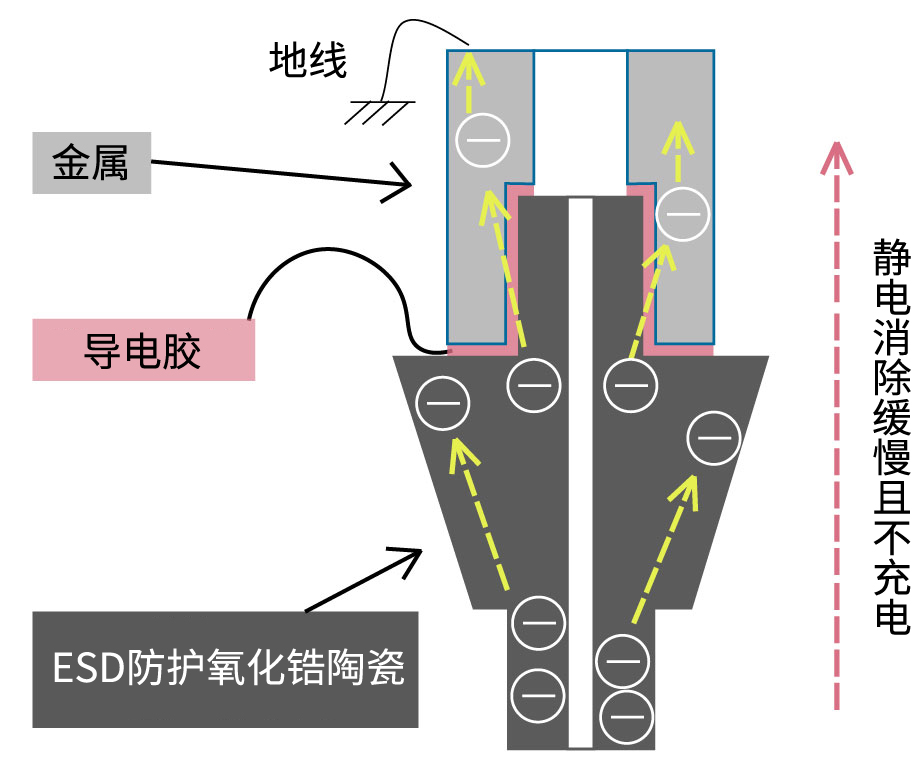

■使用导电性粘合剂的情况
材料数据比较
本公司防静电氧化锆陶瓷材料及其他材料的主要特性比较
| 材质 材质编号 |
静电放电对策氧化锆 | |||||||
|---|---|---|---|---|---|---|---|---|
| Z21H04 | Z21H05 | Z21H07 | Z21H12 | Z21H14 | ||||
| 呈色 | 黒色 | 黒色 | 乳白色 | 黒色 | 黒色 | |||
| 密度 | g/cm3 | 5.6 | 5.8 | 5.7 | 5.7 | 5.7 | ||
| 机械性能 | 维氏硬度 HV9.807N | GPa | 10.8 | 12.4 | 7.8 | 12.4 | 12.4 | |
| 3点弯曲强度 | MPa | 740 | 685 | 600 | 1,000 | 1,175 | ||
| 杨氏模量 | GPa | 210 | 210 | 200 | 220 | 220 | ||
| 热性能 | 平均线膨胀系数 | 40～400℃ | × 10-6/K | 10.3 | 10.4 | 9.2 | 10.8 | 10.4 |
| 导热率 | 20℃ | W/（m・K） | 3.0 | 3.9 | 3.5 | 4.0 | 4.0 | |
| 电气性能 | 表面电阻值 | Ω | 108-109 | 106-107 | 107-108 | 106-107 | 106-107 | |
| 体积电阻率 | 20℃ | Ω・cm | 107-109 | 105-107 | 106-108 | 105-106 | 105-106 | |
| 材质 材质编号 |
碳化硅（SiC） | 氧化铝 | 不锈钢 | |||||
|---|---|---|---|---|---|---|---|---|
| SC211O | SC1000 | AＯ442Ｏ | SUS304 | |||||
| 呈色 | 黒色 | 黒色 | 黒褐色 | - | ||||
| 密度 | g/cm3 | 3.2 | 3.16 | 3.7 | 7.93 | |||
| 机械性能 | 维氏硬度 HV9.807N | GPa | 22.0 | 23.0 | 9.6 | 6.4 | ||
| 3点弯曲强度 | MPa | 600 | 500 | 245 | 519 | |||
| 杨氏模量 | GPa | 430 | 440 | 284 | 206 | |||
| 热性能 | 平均线膨胀系数 | 40～400℃ | × 10-6/K | 3.7 | 3.7 | 7,4 | 10,4 | |
| 导热率 | 20℃ | W/（m・K） | 60 | 200 | 12 | 26 | ||
| 电气性能 | 体积电阻率 | 20℃ | Ω・cm | 105 | 108 | >109 | 10-3 | |
※成为基于公司内部测定结果的代表值。
※Z21H07是非磁性材料。

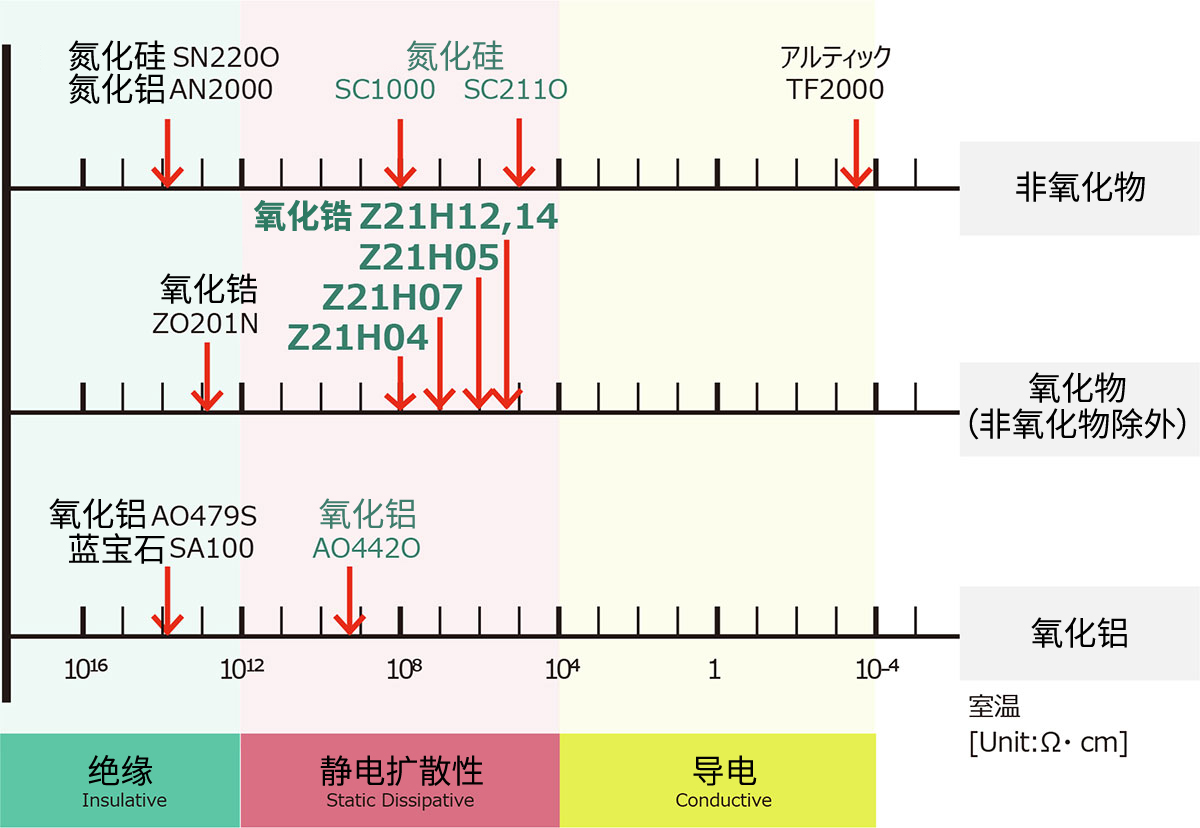

体积电阻率（体积固有电阻）
本公司ESD对策氧化锆陶瓷及其他材质的代表案例。根据用途，从静电扩散性区域中选择合适的材质，可以大幅降低制造过程中对零件的损伤和损坏。

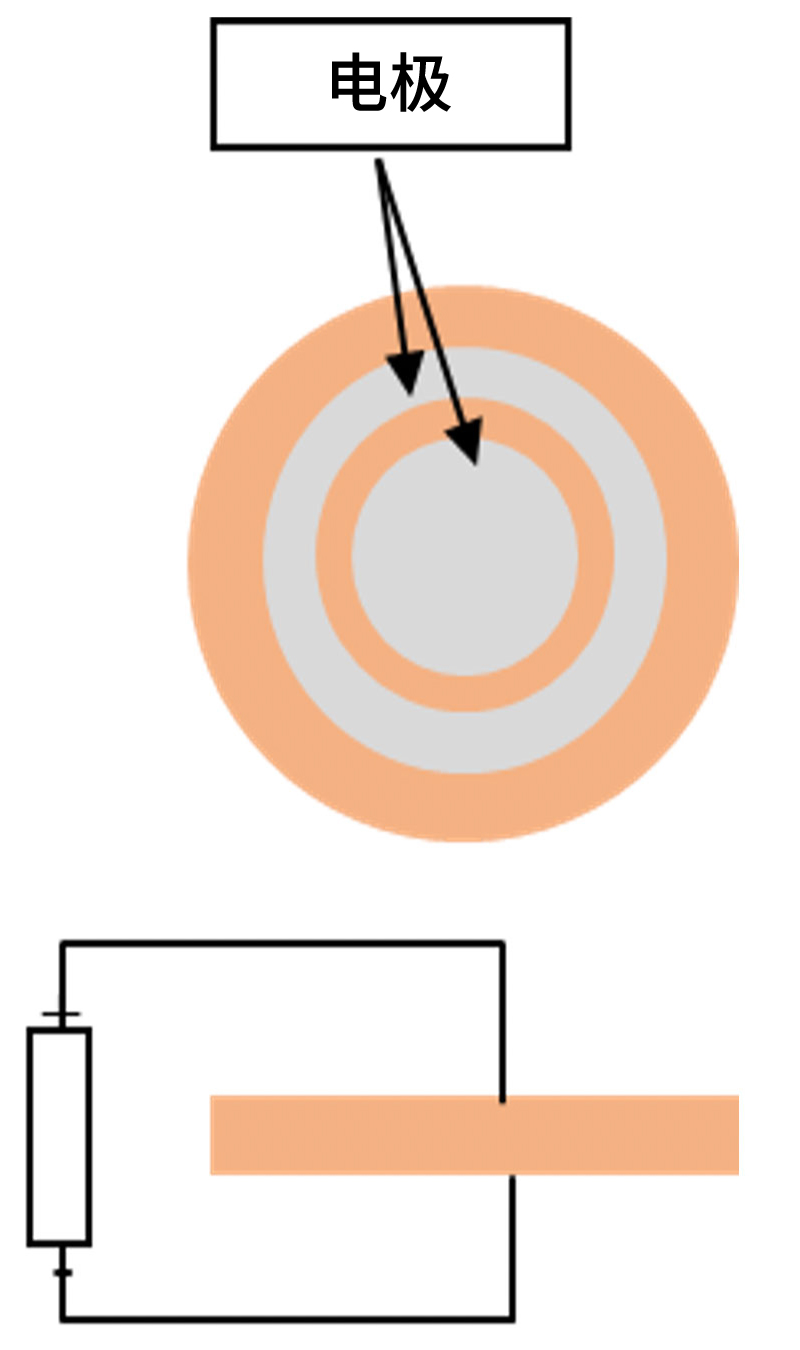

测定方法

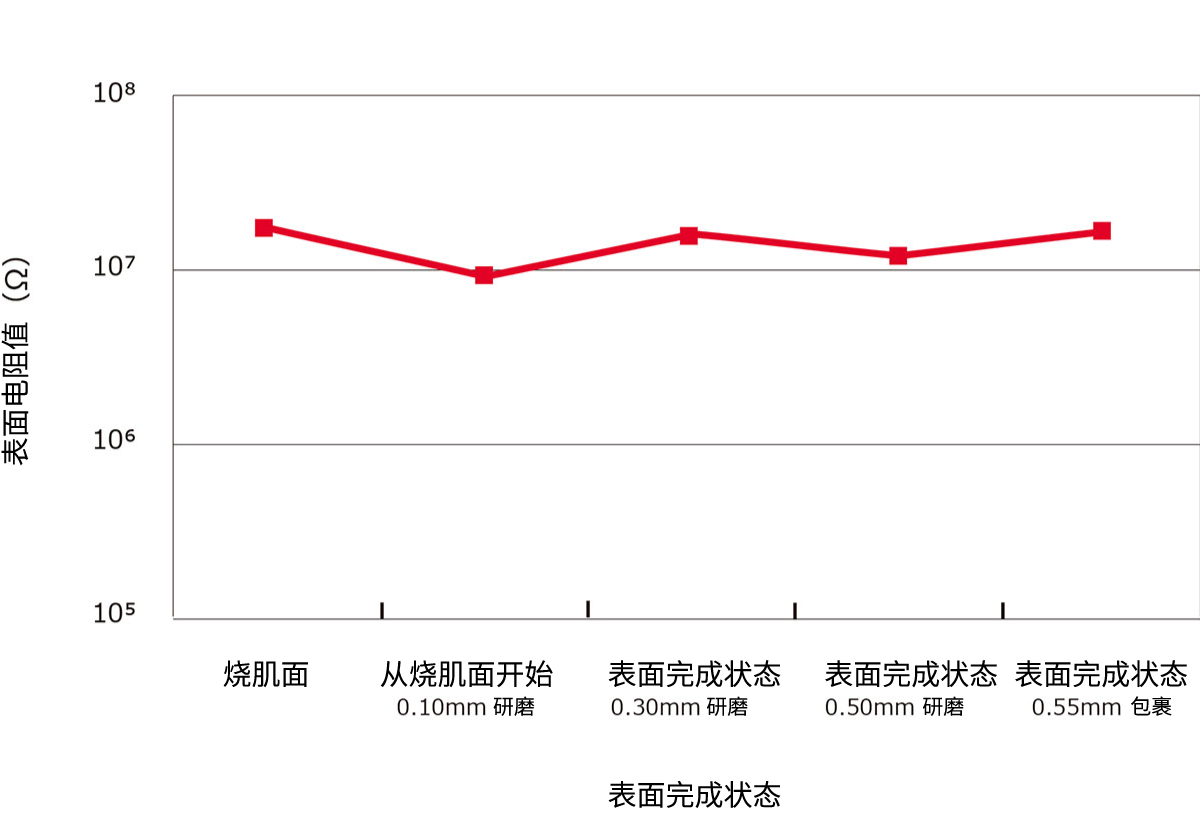

表面电阻值（表面完成条件的影响）
本公司ESD对策改变了氧化锆陶瓷的表面完成条件以及从表面开始的深度，测量了表面电阻值。由于到产品内部为止具有非常稳定的体积固有电阻，从表层的深度，表面规格，表面电阻值也稳定。
测定条件
| 测量仪器： | 超绝缘计 SUPER MEGOHMMETER SM-8220（HIOKI) |
| 材料： | 氧化锆 Z21H07 |
| 尺寸： | 72 x 48 x 5(mm) |
| 加工： | 从块开始加工 |

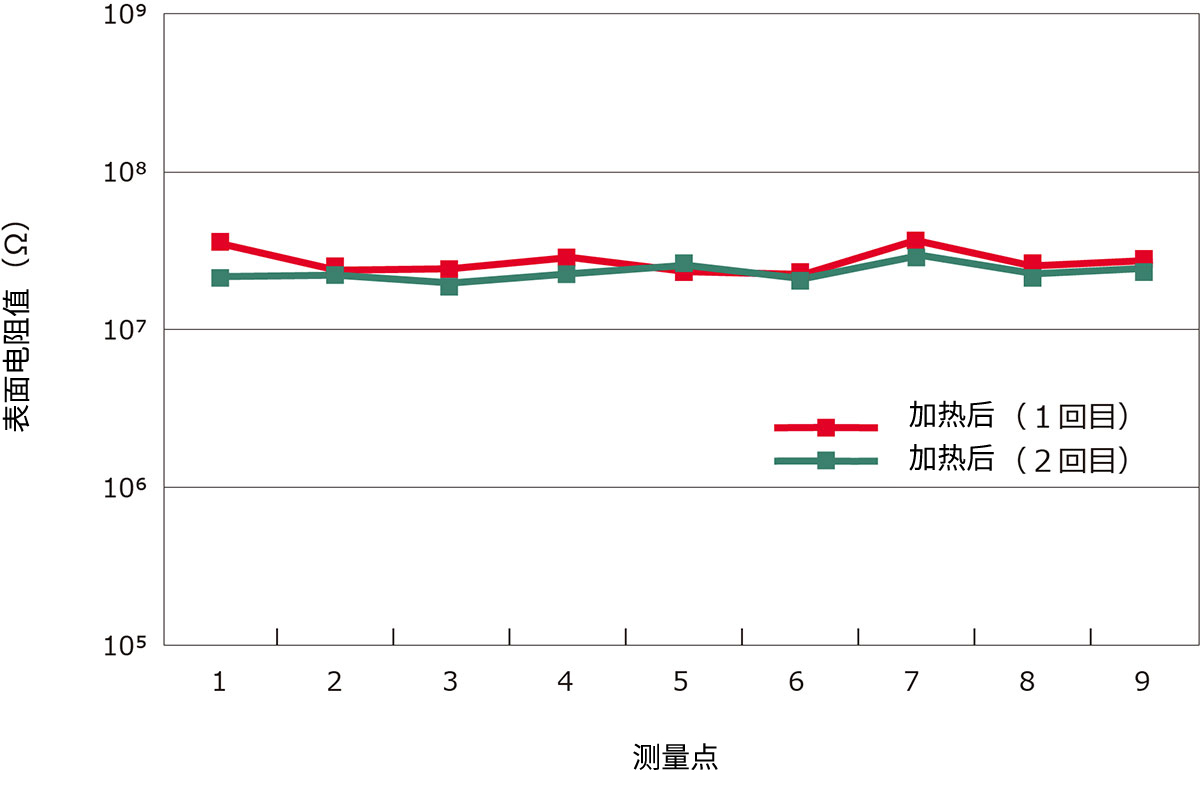

表面电阻值（加热处理的影响）

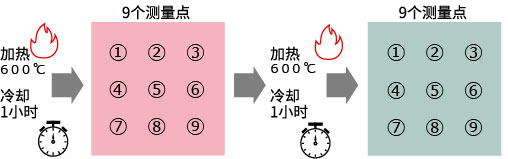

本公司ESD对策将氧化锆陶瓷在600℃加热，进行1小时冷却的2个循环，每个循环对9个不同位置的表面电阻值进行测量。加热处理后表面电阻值没有变化，非常稳定。
测定条件
| 测量仪器： | 超绝缘计 SUPER MEGOHMMETER SM-8220（HIOKI) |
| 材料： | 氧化锆 Z21H07 |
| 尺寸： | 50 x 50 x 5 (mm) |
| 加工： | 从块开始加工 |
测定方法
和一般的氧化锆材料一样，伴随着高温区域的使用条件下，也有影响机械特性的情况。详情请咨询。
如果您正在研究电气、电子、半导体领域所需的高强度、高耐磨ESD措施零件及夹具，欢迎前来咨询。
本页记载的数值全部是公司内部测定的代表值，不是产品规格的保证值。
