高电压解决方案
(陶瓷材料、设计、评价)

高电压解决方案 (陶瓷材料、设计、评价)

京瓷多年来根据客户的要求,制作了多种可对应高电压(30kv以上)的陶瓷电流导入端子。在此过程中培养出丰富的设计经验和仿真技术、为适应更高电压而开发的陶瓷材料、针对多种多样的产品形状和规格的性能评价体系,满足客户对高电压的各种需求。

京瓷的三个支持纬度

从高电压产品的设计初期阶段开始咨询,降低放电破坏的风险。

<对高电压元件的需求>

  • 维持高电压的稳定
  • 缩短调整时间
  • 小型化、节省空间
  • 减少泄漏电流
  • 长寿命化

<京瓷的支持内容>

  • 高电压陶瓷部件设计技术
  • 根据用途提供合适的材料方案
  • 高电压产品的性能评价

1.高电压陶瓷部件设计技术

可以基于产品形状进行电场模拟,并基于丰富的供货经验提出耐电压设计结构方案。

通过电场模拟掌握产品的弱点

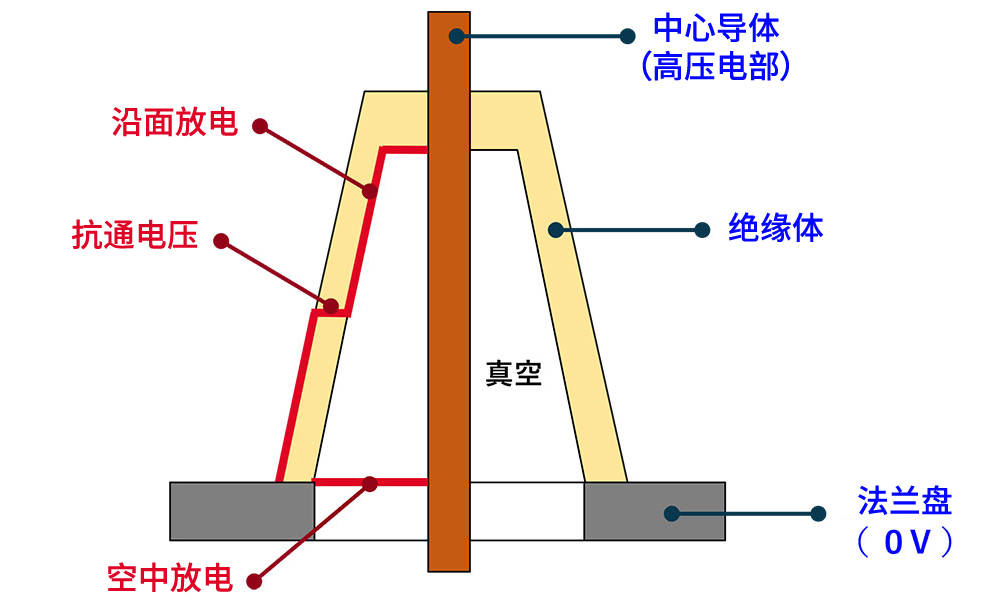

高电压碍子放电的种类
高电压碍子放电的种类

包含陶瓷技术的耐电压设计构造的提案


  • 通过紧固提高沿面抗电压
  • 冕环电场弛缓
  • 氧化铝的选定(介电率、电阻率)
  • 元范围优化(电场弛豫))

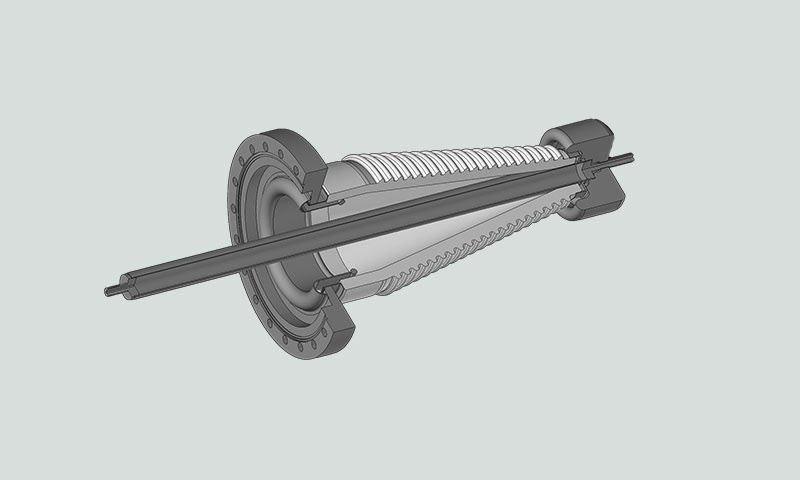

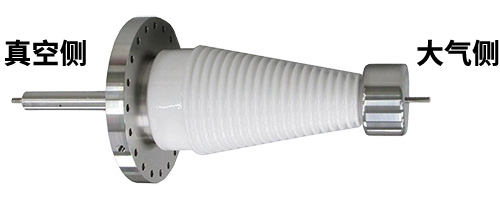

100kV 馈通的示例

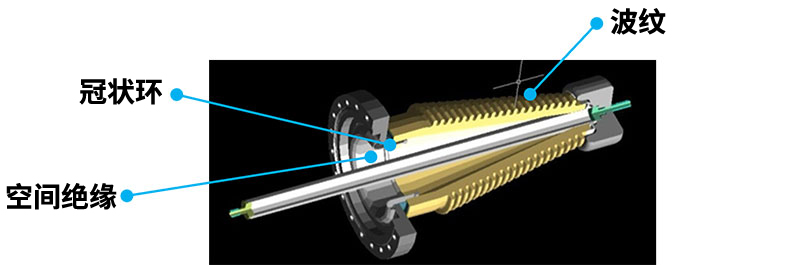

耐电压设计结构的提案
  • 波纹
  • 冠状环
  • 空间绝缘
耐电压设计结构的提案
耐电压设计的提案
耐电压设计的提案

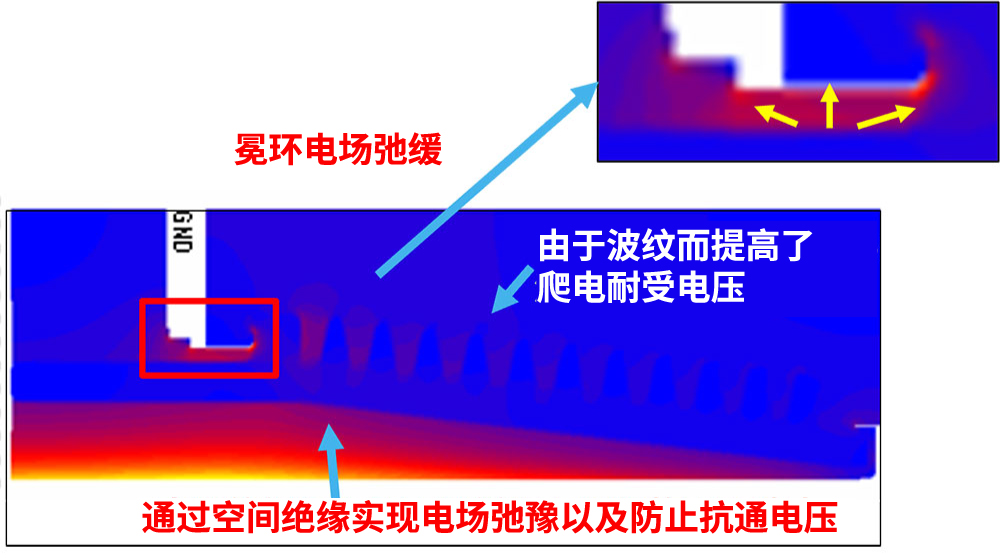

电场模拟
电场模拟

2.根据用途提供合适的材料方案

根据特性要求,从多种材料中提供合适的材料方案。在这里,介绍一下用“高耐电压氧化铝AH100A”材料取代传统氧化铝材料后所期待的效果(部件小型化和缩短调整时间)。

耐电压性能的提高

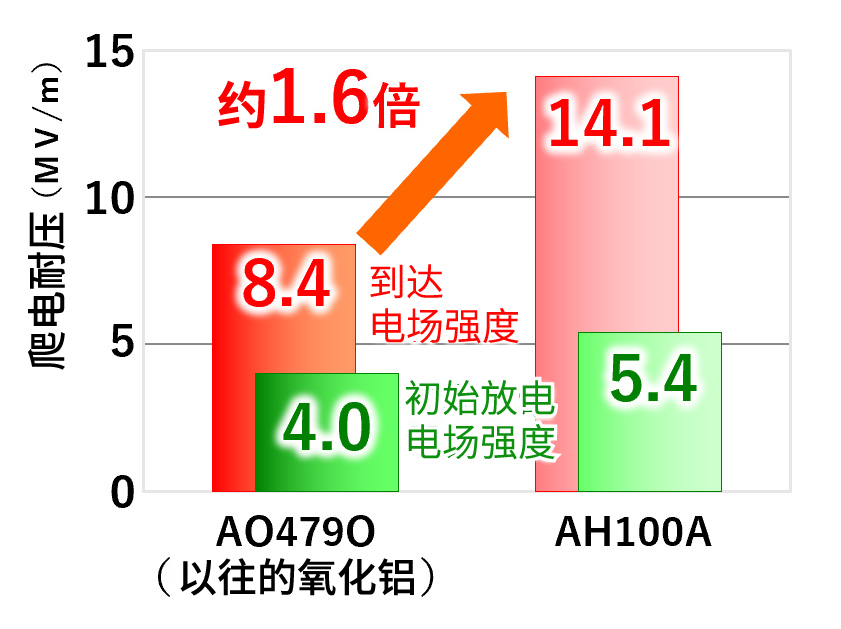

沿面耐电压( 真空中 )

沿面耐电压( 真空中 )

沿面距离:2mm
真空度:10-4Pa以下
其他,京瓷测定条件

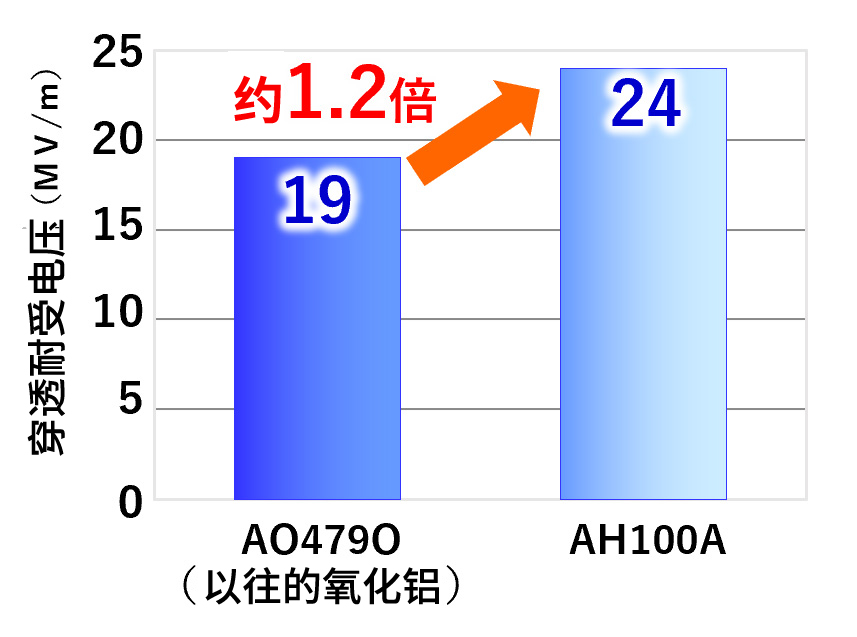

抗通电压

抗通电压

样品厚度:1mm
其他,根据JIS C 2141

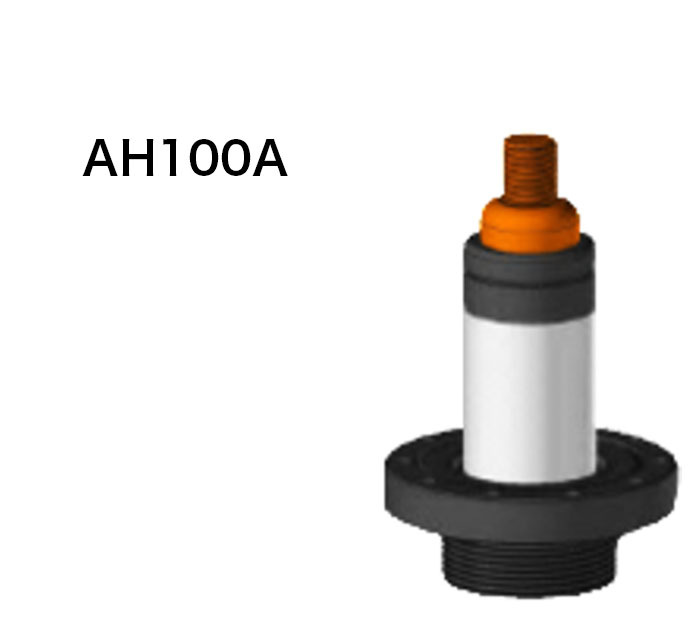

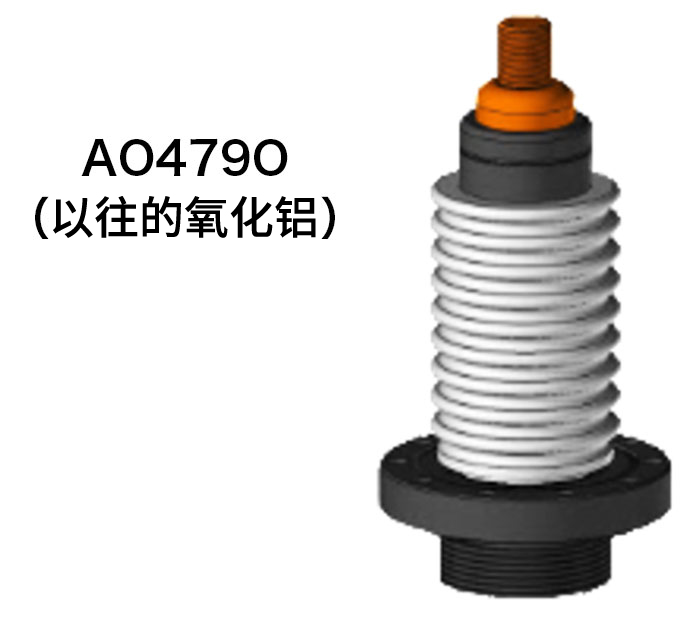

小型化

耐电压性能的提高使陶瓷部减少50%※京瓷試算

示意图

示意图
示意图

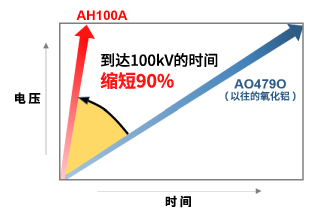

缩短调整时间

大幅缩短稳定外加高电压所需的时间(与传统氧化铝AO479O相比约为1/10时间)

高压碍子火花调整时间

升电压速度:1kV/分
真空度:10-3Pa以下

高压碍子火花调整时间

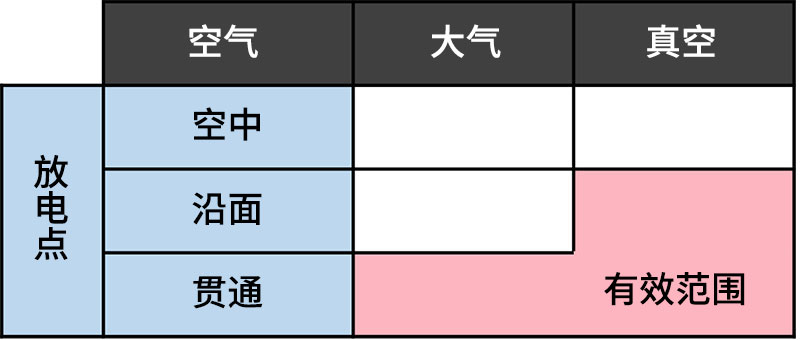

对耐电压性能发挥效果的条件

对耐电压性能发挥效果的条件

AH100A的元化类型:Ag-Cu-Ti

3.高电压产品的性能评价

配备了测量耐电压和真空度的仪器。可以制作专用夹具并进行性能评价。

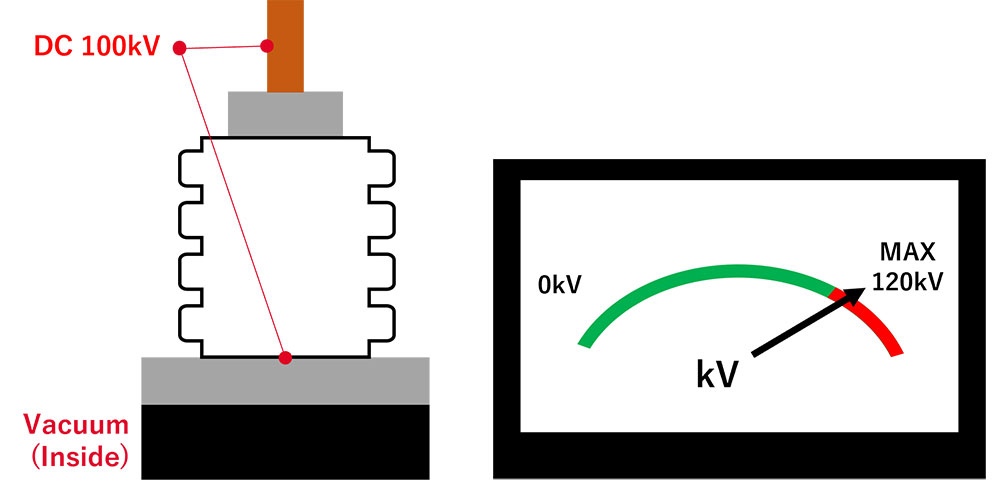

高压 DC测试

在京瓷,可以测试到MAX DC120kV。其他需求请咨询我们。

高压 DC测试

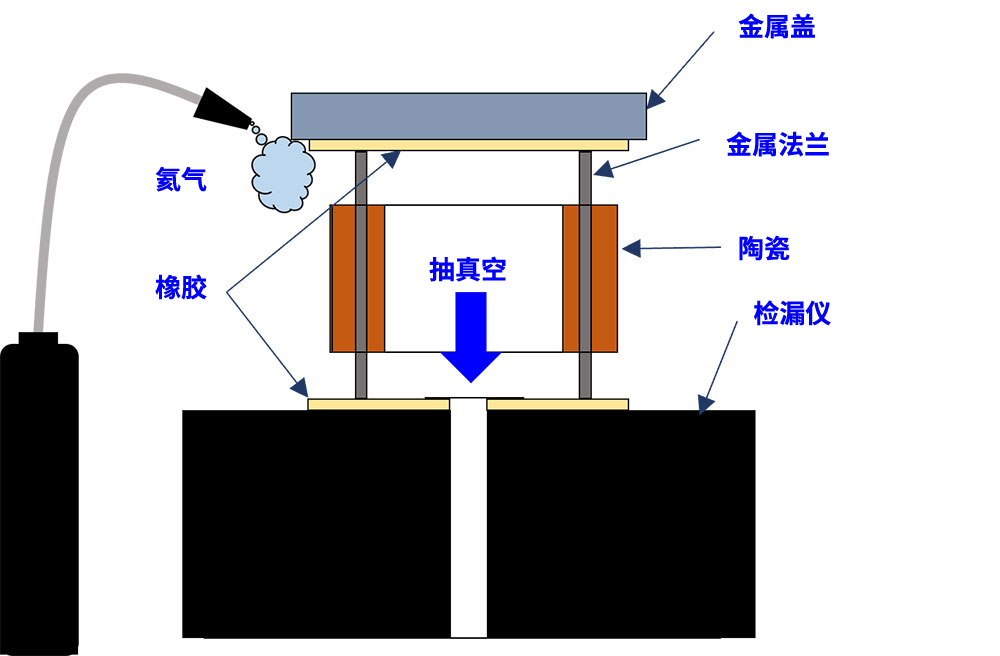

氦气测试(Hermeticity : < 1.0 x 10-10 Pa・m3/s)

氦气测试(Hermeticity : < 1.0 x 10-10 Pa m3/s)

本页记载的数值全部是公司内部测定的代表值,不是产品规格的保证值。
