概述

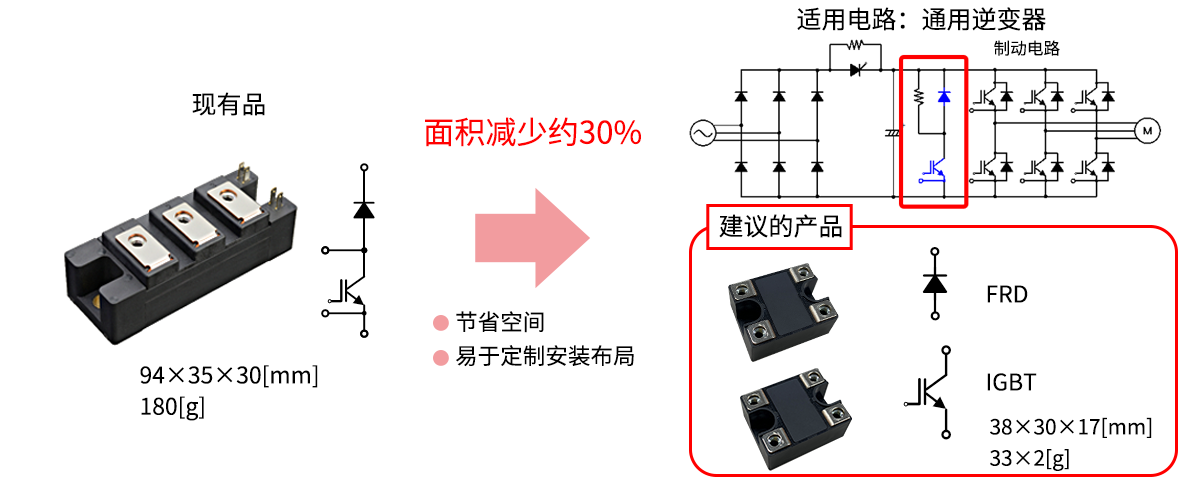

用于逆变器和伺服内制动电路，与现有产品相比，安装面积减少了约30%。
与FRD模块配套使用，减少安装面积，可用于各种场合。
特点
- 小型轻量化
与敝公司以往产品相比，安装面积减少了约30%，实现产品的轻量化。 - 提高设计自由度
小型化便于客户根据自身需要自定义安装布局。 - 配套使用的优点
与我们的 FRD 模块组合使用还可以节省空间，扩大应用范围。 - 绝缘结构
- 符合RoHS标准的产品
产品阵容和主要特性 (IGBT·FRD模块)
|
输入电压 |
设备 |
产品名称 |
VCES/VRM[V] |
IC/IFM[A] |
VCE(sat)/VFM[V] |
VGE(th)[V] |
Rth(j-c) |
|---|---|---|---|---|---|---|---|
|
200V |
IGBT |
K38IH100P065TAA |
650 |
100 |
1.50 |
5.0～6.8 |
0.39 |
|
FRD |
P2H60F6 |
600 |
60 x 2 |
1.60 |
- |
0.65 |
|
|
400V |
IGBT |
K38IH075P125TAA |
1250 |
75 |
1.85 |
5.0～6.8 |
0.43 |
|
FRD |
1200 |
50 x 2 |
2.20 |
- |
0.7 |

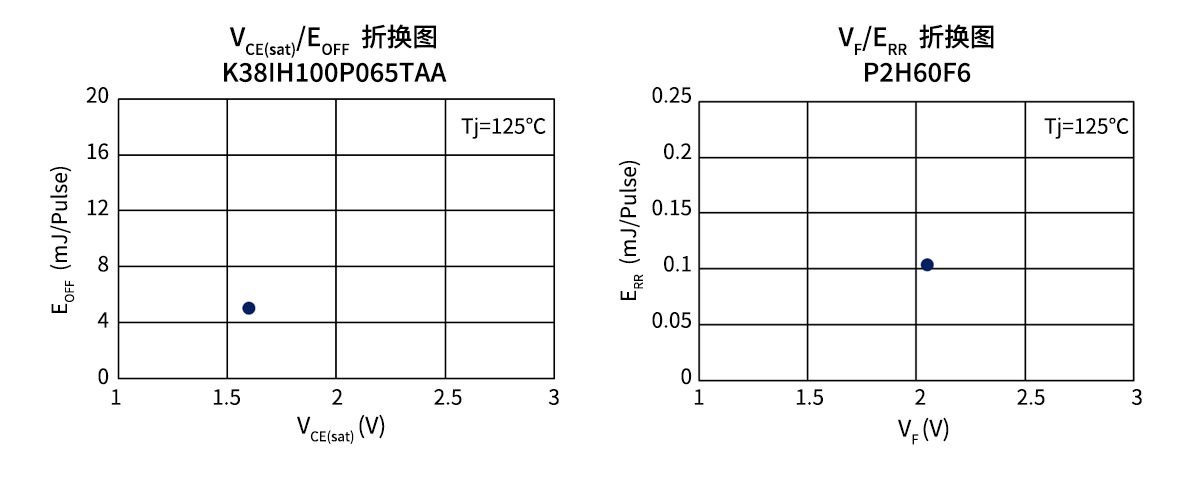

输出和开关特性
性能图
数据均由京瓷调查
产品交付时间表
|
设备 |
产品名称 |
评估样本 |
量产体制 |
UL |
|---|---|---|---|---|
|
IGBT |
K38IH100P065TAA |
可提供 |
可提供 |
已认证 |
|
K38IH075P125TAA |
可提供 |
可提供 |
已认证 |
|
|
FRD |
P2H60F6 |
- |
可提供 |
已认证 |
|
- |
可提供 |
已认证 |
