介绍用于1.6GHz 卫星通信 GNSS的SAW

2212k_mv_pc1.png 2212k_mv_sp1.png

介绍面向智能手机和通信设备的新产品“卫星通信兼容的GNSS用SAW”。

概述

为了实现1.6GHz频段的卫星通信与GNSS的共存,京瓷采用了其特有的TC-SAW(温度补偿型声表面波)技术来改善相邻频段的衰减特性。
随着卫星通信技术的发展,支持卫星通信功能的智能手机和通信设备市场预计未来将迎来显著增长。

京瓷凭借其特有的TC-SAW技术,将继续为实现高品质无线通信做出贡献。

TC:Temperature Compensated=温度补偿



关于京瓷TC-SAW技术的详细介绍,请点击这里。

特点

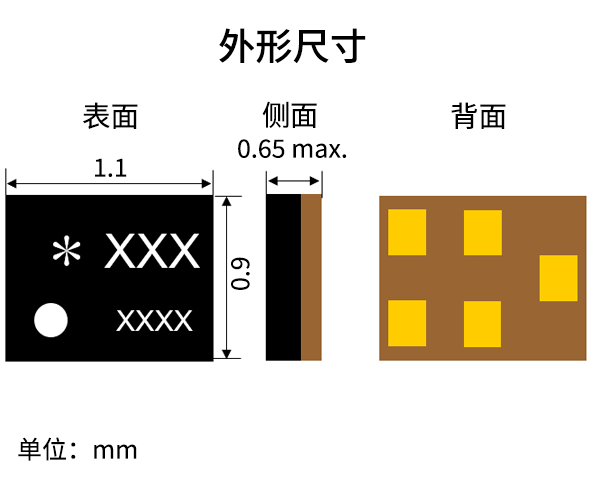

外形尺寸
  • 实现了卫星通信(1.6GHz频段)与GNSS的共存
    该产品尺寸仅为1.1×0.9mm,同时在相邻频段实现了高衰减特性。
    21dB (Typ.) @1610 ~ 1612MHz
    53dB (Typ.) @1615 ~ 1620MHz



电气特性

型号:SF11-1582M5UUD1  规格书(PDF/621KB)




項目

频率范围 [MHz]

typ.

插入损耗 [dB]

1559.05~1563.15

0.9

1574.39~1576.45

0.9

1597.55~1605.89

4.8

減衰特性 [dB]
卫星通信频段

1610~1612

21

1615~1620

53

1626.5~1660.5

51

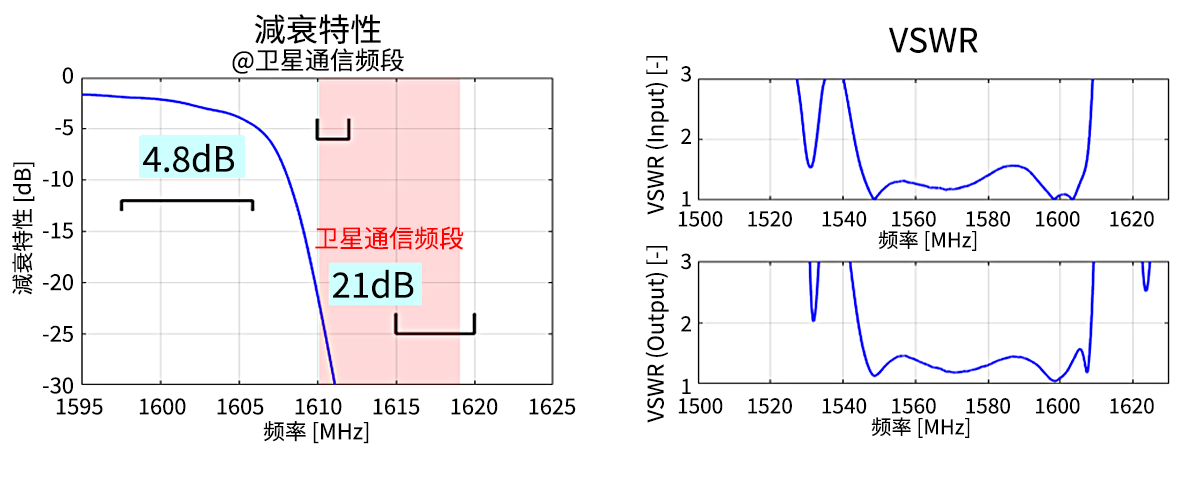

曲线数据

曲线数据

曲线数据

数据均由京瓷调查

用途

智能手机、各种通信设备等

智能手机
各种通信设备
各种通信设备
