SAW器件

介绍1612尺寸的 Band26 SAW双工器

# 5G # 省空间 # 通信设备

介绍一款用于智能手机和通信设备的新型 SAW 双工器。京瓷特有的SAW技术能够为高质量的无线通信做出贡献。

概述

具有良好的电气性能，不仅体积小、重量轻，而且具备损耗低、高隔离度和高耐电性能。

特点

小型
低损耗特性
高隔离度
5G 高功率耐久性
　DFT-s-OFDM: 30dBm
　CP-OFDM: 28.5dBm
在施加 Tx 功率时波形变化较小

用途

智能手机、各种通信设备等

如有疑问，敬请咨询

规格

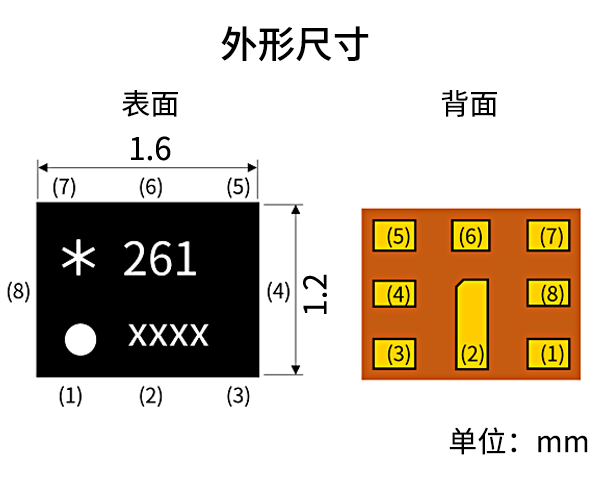

外形尺寸

型号

新产品：SD16-0832R8UUA1

电气特性

項目			单位	Kyocera
項目			单位	min.	typ.	max.
Tx to Ant	损失		dB	-	1.1	2.0
Tx to Ant	衰减值	Rx-Band	dB	44	55	-
Ant to Rx	损失		dB	-	1.6	2.5
Ant to Rx	衰减值	Tx-Band	dB	41	59	-
Tx to Rx	隔离	Rx-Band	dB	53	56	-
Tx to Rx	隔离	Tx-Band	dB	55	59	-

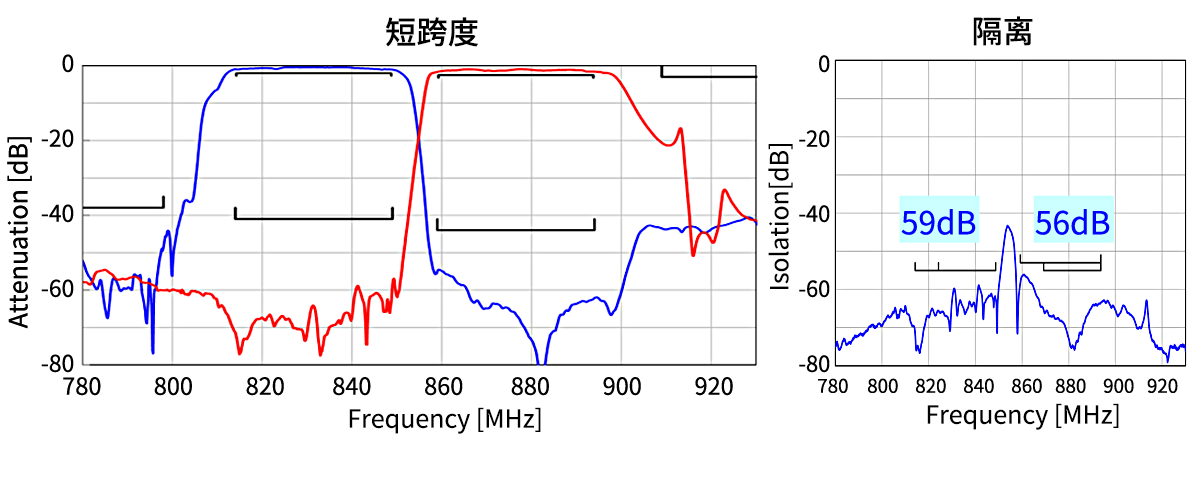

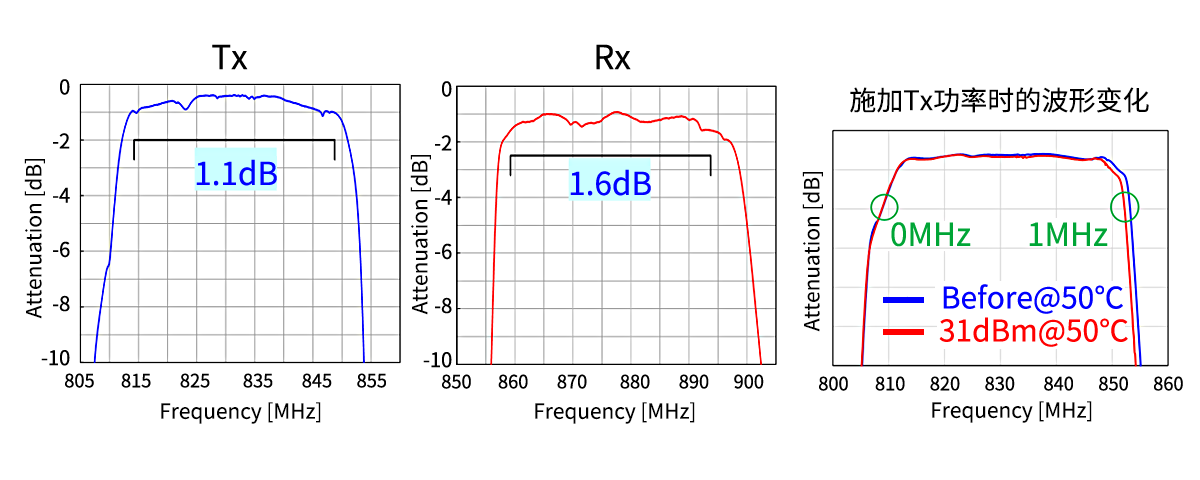

曲线数据

曲线数据

曲线数据

数据为京瓷调查数据

如有疑问，敬请咨询
