概述
KYOCERA AVX公司供应多种无线通信所需的天线产品，包括Wi-Fi、蓝牙无线通信技术、LTE™、GNSS等。其中，UWB天线是针对超宽带（Ultra Wide Band）通信所需的6.0GHz到8.5GHz频率范围而设计的。
UWB通信能够实现15厘米以内的高精度定位，适用于多种用途，包括智能钥匙（车载、民用）、车载ADAS、可穿戴设备等。
KYOCERA AVX的UWB天线采用片式陶瓷天线、PCB/FPC + 电缆、PCB + 连接器等各种形态和接口，可以根据用途供应合适的解决方案。
LTE是ETSI的商标。
特点
- 高效
- 覆盖6.0GHz至8.5GHz的频率范围
- 拥有先进的天线测量技术和设备，可提供测量和评估支持。
- 各种天线形态和接口
片式陶瓷天线、PCB/FPC + 电缆、PCB + 连接器 - 高可靠性 (涵盖车载级)
- 可定制
UWB测量能力
通过优化以下特性，可以提高信号到达角（Angle of Arrival，AoA）和相位差（Phase Difference of Arrival，PDoA）的系统精度。
- 保真度因子（Fidelity Factor）
- 群延迟（Group Delay）
词语解释
什么是无线电暗室?
是一种实验设备，它被设计成可以屏蔽外部电磁波的影响，防止内部的电磁波泄漏到外部，并且在内部尽量减少电磁波的反射。
产品规格
电路板安装类型
也有车载级别的A1001312系列
|
型号 |
种类 |
频率范围 (GHz) |
峰值增益 (dBi) |
效率 |
VSWR |
尺寸 L x W x H (mm) |
电路板尺寸 L x W (mm) |
|---|---|---|---|---|---|---|---|
|

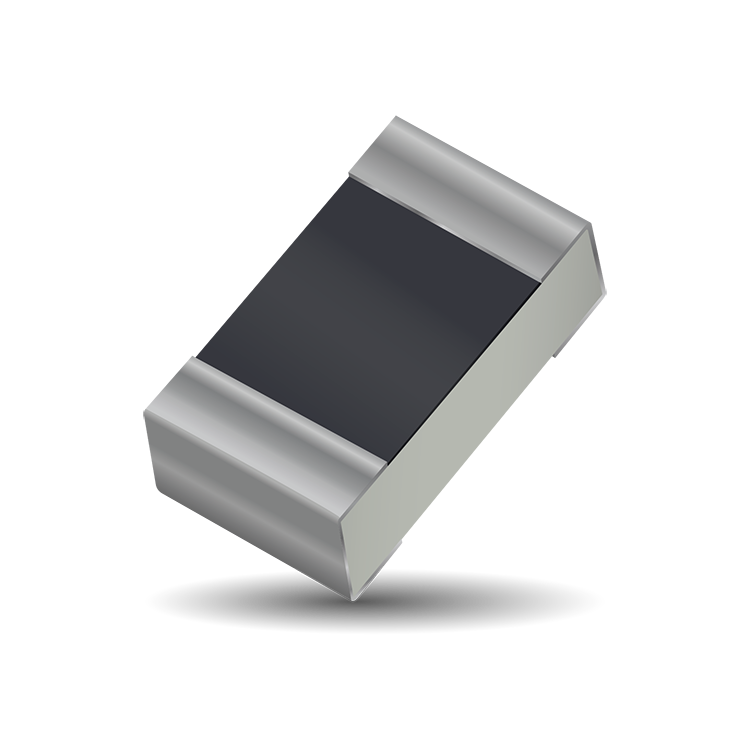

板载LTCC UWB天线 |
6.0～8.5 |
4.8 |
84% |
<2.0:1 |
2.00 x 1.20 x 0.55 |
26.0 x 25.0 |
嵌入式类型
|
型号 |
种类 |
频率范围 (GHz) |
峰值增益 (dBi) |
效率 |
VSWR |
尺寸 L x W x H (mm) |
|---|---|---|---|---|---|---|
|

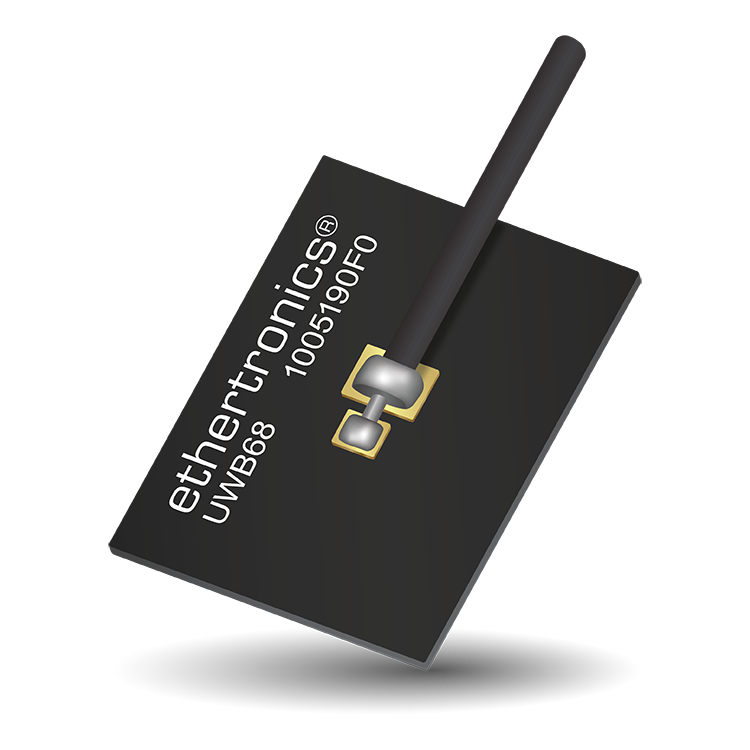

FPC嵌入式UWB天线 |
6.0～8.5 |
5.2 |
82% |
<2.0:1 |
15.6 x 18.6 x 0.2 |
|
|

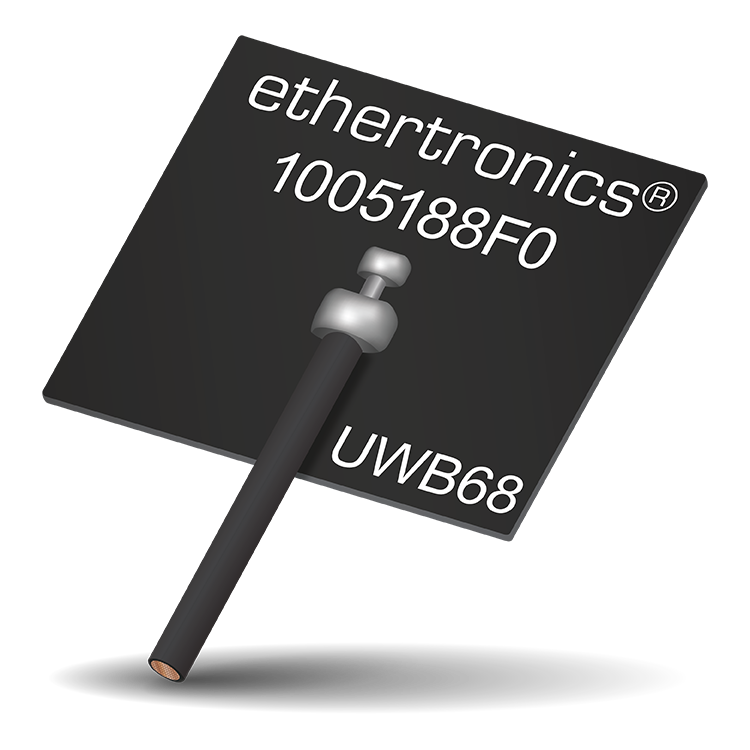

FPC嵌入式UWB天线 |
6.0～8.5 |
5.3 |
85% |
<2.0:1 |
18.6 x 15.6 x 0.2 |
|
|

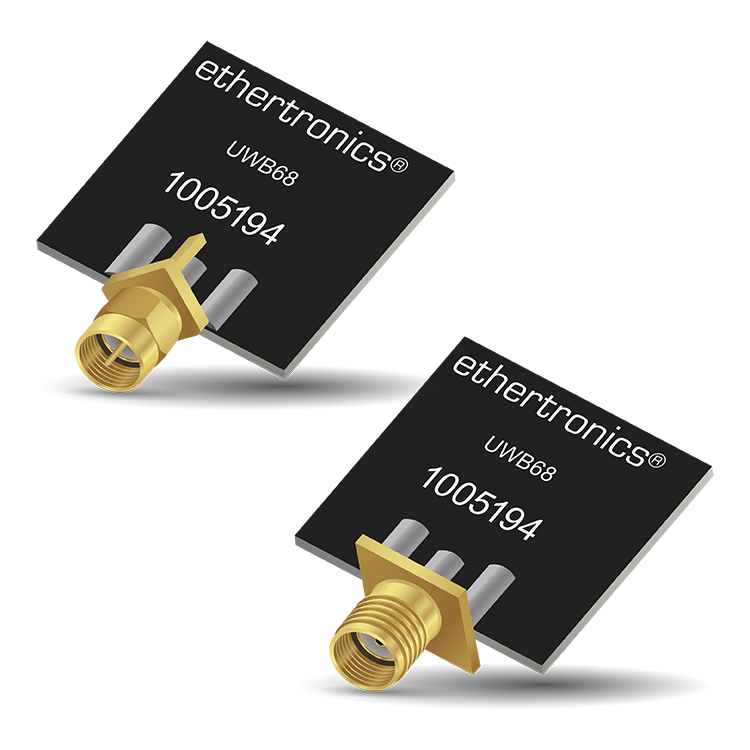

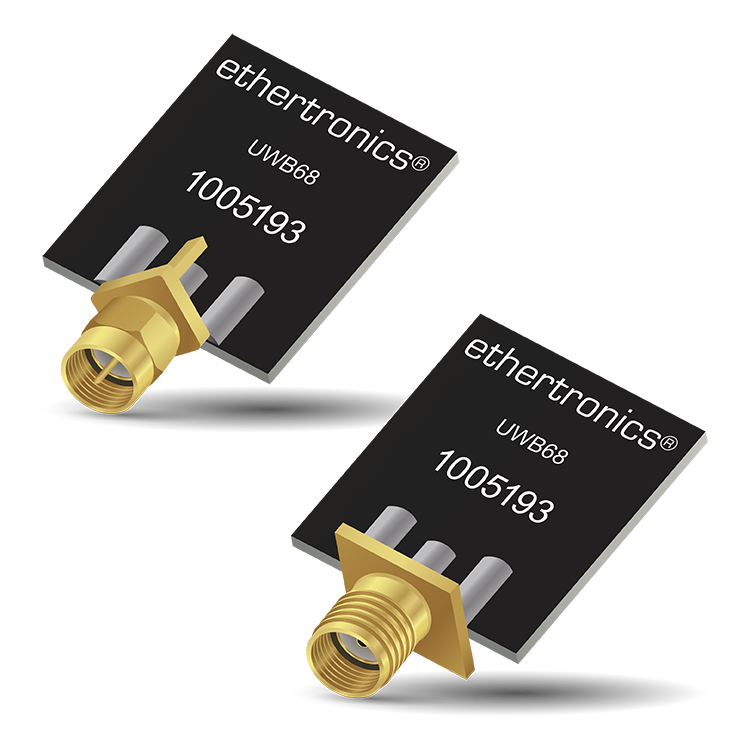

带SMA连接器的UWB PCB天线 |
6.0～8.5 |
6.0 |
80% |
<2.0:1 |
18.6 x 20.6 x 0.8 |
|
|
带SMA连接器的UWB PCB天线 |
6.0～8.5 |
6.1 |
85% |
<2.0:1 |
20.6 x 18.6 x 0.8 |
用途
智能钥匙(车载、民用)、车载ADAS设备、可穿戴设备
