压电陶瓷-横向位移类型（d31模式）｜能源利用相关产品

快速准确。
压电陶瓷助力未来移动出行生活。

所谓压电陶瓷，是指拥有施加电压瓷体会伸缩，反之变形会产生电压的特性的特殊设备。
京瓷的压电陶瓷，在严酷的环境下也能在千分之一秒到数十分之一秒的间隔内，实现从纳米到几百微米的变形・震动，然后高速准确的重复。
相反，也可以检测微小的压力变动并获得与之对应的信号。
基于车载级的耐用性和可靠性，该设备活跃于各种各样的用途。

※该短片无音效

BASIC STRUCTURE 基本构造

压电陶瓷有PZT陶瓷（锆钛酸铅）和内部电极交错堆积的数层～数百层的元件。
通过给外部电极施加电压，利用压电体朝着垂直方向/水平方向伸缩的「逆压电效应」的制动器等，主要用在声波发生装置中。
另外，在压电陶瓷上施加压力，利用「正压电效应」产生的电动势，可以制作压力传感器和压电发电模组。
除此之外，在电场方向伸缩的纵向位移类型及与电场方向垂直伸缩的横向位移类型。

ADVANTAGES 特点

超高速反应
高精度変位
低能耗
无电磁噪音
寿命长
（有车载搭载实绩）

INNOVATION 京瓷的技术创新

京瓷将持续探索压电陶瓷的更多应用，助力最新技术的发展。

LINE-UP 产品线

京瓷在大方向上将开发的压电陶瓷设备分为3类。
可依据客户的课题，以最合适的材料进行定制。

HORIZONTAL
DISPLACEMENT TYPE[d31mode]
横向位移类型（d31模式）

横向位移型的d31模式压电陶瓷是与积层方向垂直的位移类型。
用独有的材料技术和积层技术实现了小型、低电压的大位移量，从手机和面向儿童的牙刷等生活用品到阀门用的产业用途皆被广泛采用。

规格 SPECIFICATIONS

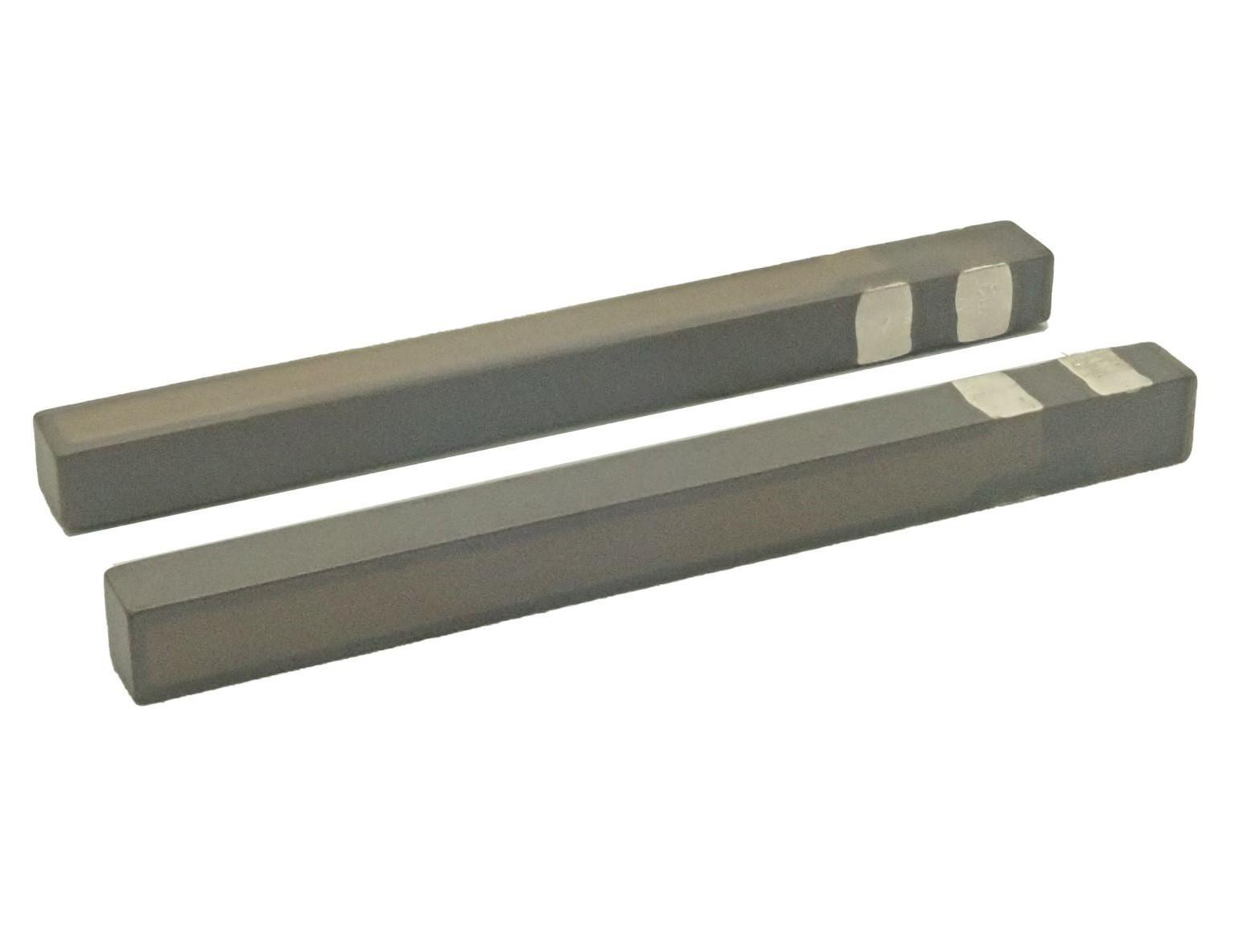

已有产品案例

规格例 1: 外尺寸：宽10㎜×长40㎜×厚0.5㎜; 位移量：0.5㎜; 产生力：0.4N

规格例 2: 外尺寸：宽3㎜×长24㎜×厚1㎜; 输出：400Hz、78dB（※）
1kHz、94dB（※）; ※在距离产品粘接面1mm的位置测量

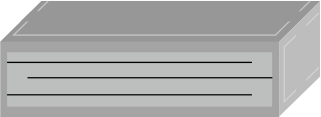

定制尺寸表

可根据客户的要求开发定制产品。敬请咨询。

＜可提供的尺寸规格＞宽度：2 ~ 50 mm
长度：2 ~ 50 mm
厚度：0.2 ~ 1.6 mm

※根据客户要求设计导出电极的位置和形状。

应用案例 APPLICATIONS

下面是针对各种先进技术的应用案例。

IoT / 5G

・天线调整

・光通信控制

・基站

・手机

等
半导体相关

・空气阀

・送料器

等
科学/医疗

・音响牙刷

・培养器

・超声波诊断装置

等
环境·能源

・燃气阀

・微泵

等
车载

・HAPTIVITY®（触觉传达技术）

等

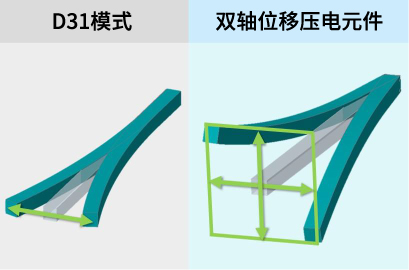

应用案例：新技术 双轴位移压电元件

双轴位移压电元件是利用d31压电常数材料开发的压电陶瓷元件。
从原来单X轴方向的形变，增加了Y轴方向的形变，从而形成360°的形变位移功能。
利用其高速响应的特性，期待在各个领域实现应用。
应用案例：科学/医疗 音响牙刷

只有在刷牙的时候才能听到音乐的新型牙刷采用了压电陶瓷。
原理在于压电陶瓷的振动通过骨传导的方式从牙齿传到耳朵。
运用压电陶瓷的特点在牙刷前端非常狭窄的空间里安装了音响设备。
应用案例：车载 HAPTIVITY®（触觉传达技术）

通过压电陶瓷的驱动使触摸屏振动，给人一种按下机械开关的点击感。
通过京瓷自主开发的控制器的精密控制，成功地表现了真实的触觉。
