快速准确。
压电陶瓷助力未来移动出行生活。

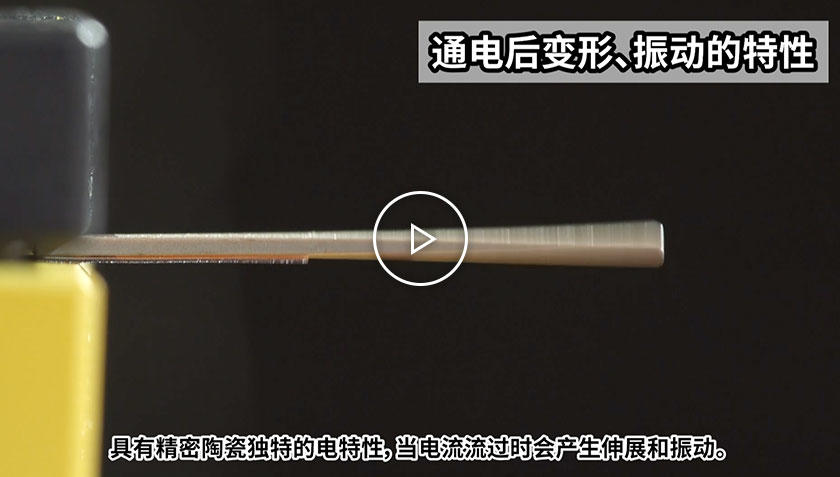

所谓压电陶瓷，是指拥有施加电压瓷体会伸缩，反之变形会产生电压的特性的特殊设备。
京瓷的压电陶瓷，在严酷的环境下也能在千分之一秒到数十分之一秒的间隔内，实现从纳米到几百微米的变形・震动，然后高速准确的重复。
相反，也可以检测微小的压力变动并获得与之对应的信号。
基于车载级的耐用性和可靠性，该设备活跃于各种各样的用途。
BASIC STRUCTURE 基本构造
压电陶瓷有PZT陶瓷（锆钛酸铅）和内部电极交错堆积的数层～数百层的元件。
通过给外部电极施加电压，利用压电体朝着垂直方向/水平方向伸缩的「逆压电效应」的制动器等，主要用在声波发生装置中。
另外，在压电陶瓷上施加压力，利用「正压电效应」产生的电动势，可以制作压力传感器和压电发电模组。
除此之外，在电场方向伸缩的纵向位移类型及与电场方向垂直伸缩的横向位移类型。
ADVANTAGES 特点
- 超高速反应
- 高精度变位
- 低能耗
- 无电磁噪音
- 寿命长
（有车载搭载实绩）

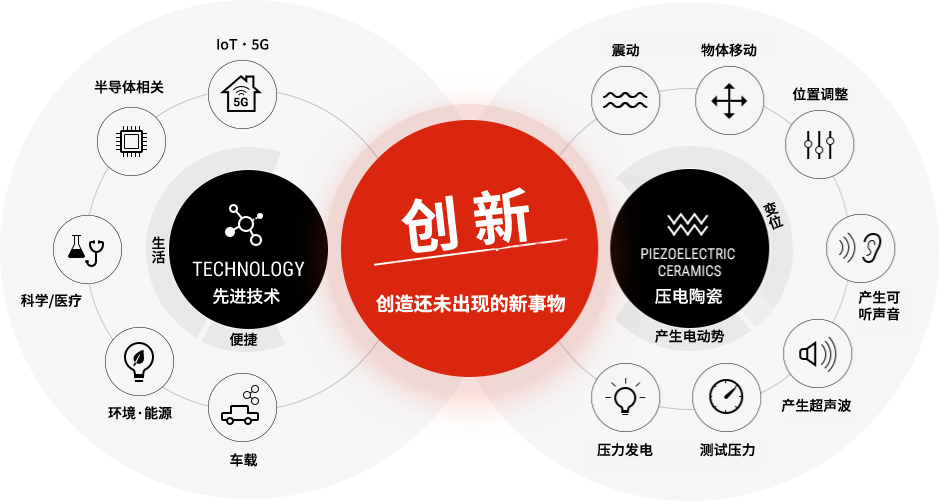

INNOVATION 京瓷的技术创新
京瓷将持续探索压电陶瓷的更多应用，助力最新技术的发展。
LINE-UP 产品线
京瓷在大方向上将开发的压电陶瓷设备分为3类。
可依据客户的课题，以最合适的材料进行定制。
-
- 垂直位移类型
- 垂直位移类型
更多 -
- 横向位移类型
- 与积层方向垂直的方向变位
更多 -
- 单板类型
- 单层品（磁盘，环状等形状）
更多
VERTICAL
DISPLACEMENT TYPE[d33mode]
垂直位移类型（d33模式）
DISPLACEMENT TYPE[d33mode]
垂直位移类型的d33模式的压电陶瓷是积层方向与变位方向相平行的类型。
运用京瓷独特的材料技术和积层技术实现了在小型,低电压的情境下产生大的发生力。
作为燃料喷射装置用的高品质零部件，在10年以上的期间拥有向市场出货了超过5000万个出货实绩。
规格 SPECIFICATIONS

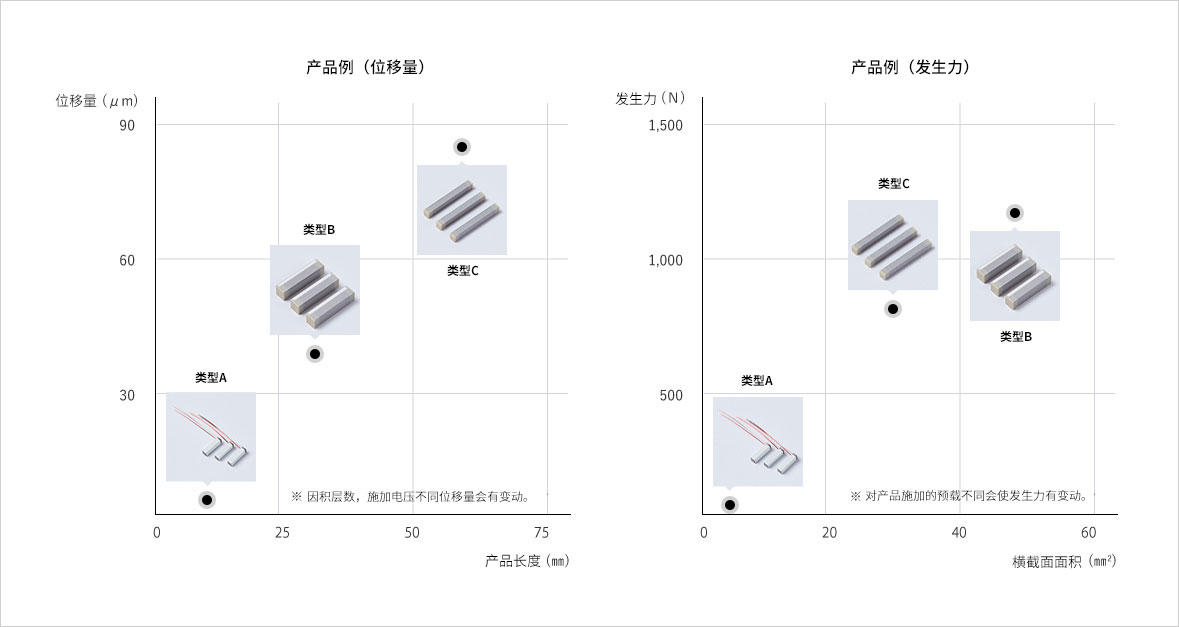

垂直位移类型的产品，产品的长度与位移量基本上与产品横截面面积与发生力成比例关系。

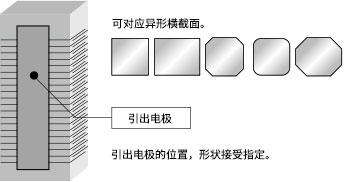

定制尺寸表
可开发客户要求的定制品。欢迎问询。
对应尺寸 最小:宽2㎜×深 2㎜×高5㎜、最大:宽10㎜×深10㎜×高60㎜
应用案例 APPLICATIONS
下面是针对各种先进技术的应用案例。
-
IoT / 5G
・天线调整・防抖・扬声器・压力传感器等 -
半导体相关
・质量流量控制器・下一代阀门控制・分配控制器・晶圆研磨・精密控制台等 -
科学/医疗
・光轴（lens）调整・精密控制台等 -
环境·能源
・压电发电装置等 -
车载
・压力传感器・燃油喷射等
-
应用案例：半导体相关 质量流量控制器
用于质量流量控制器的压电陶瓷需要高精度控制流量，高位移精度，高反应速度的特点。
因京瓷自主开发的密封构造实现了在高温高湿环境下的高信赖性。 -
应用案例：半导体相关 下一代阀门控制
随着半导体元件的发展，生产流程的控制也需要更高的快速响应速度和高信赖性。压电阀门具有高速及精密的阀门控制性能，得到了客户的高度评价。(根据客户的要求也有采用d31的案例。）
-
应用案例：车载 燃油喷射
将燃油喷射以更高速和精密控制可实现燃油的精细喷雾。该产品使用在引擎驱动的零部件的严酷环境中，京瓷运用自主开发的积层设计技术，实现了稳定的质量标准。
上述以外的用途，
也欢迎垂询。
SAMPLE PRODUCTS 样品介绍
对产品感兴趣的客户，请联系我司销售人员。符合您需求的标准规格样品仅限测试用途销售。
通过将压电陶瓷密封在金属之中，在实现完全气密的高可靠性的同时，由于已经预载施加的状态，只需直接贴到客户的机器上即可使用。
标准品
-
- [ 参考规格 ]
短型（44mm产品）
电压：～DC150V
变位量：45～63μm（施加150V时）
- [ 参考规格 ]
-
- 长型（64mm产品）
电压：～DC150V
变位量：73～103μｍ（施加150V时）
- 长型（64mm产品）
-
- 垂直位移类型
- 垂直位移类型
更多 -
- 横向位移类型
- 与积层方向垂直的方向变位
更多 -
- 单板类型
- 单层品（磁盘，环状等形状）
更多
