功率器件

低热阻标准二极管模块

# 低热阻 # 产品阵容

由于优化了材料和结点条件，京瓷的二极管模块散热能力高，可在高温下进行稳定的整流。
京瓷的二极管模块是酷劣的环境下电力转换高可靠性的解决方案。

可提供额定电流从80A到700A，2合1到6合1等各种二极管模块。

特点

高浪涌正电流
低热阻
高可靠性
符合RoHS标准的产品

产品图像

用途

通用变频器
高压变频器
伺服驱动器
UPS
焊接机
电梯
商用空调

连接电路

连接电路

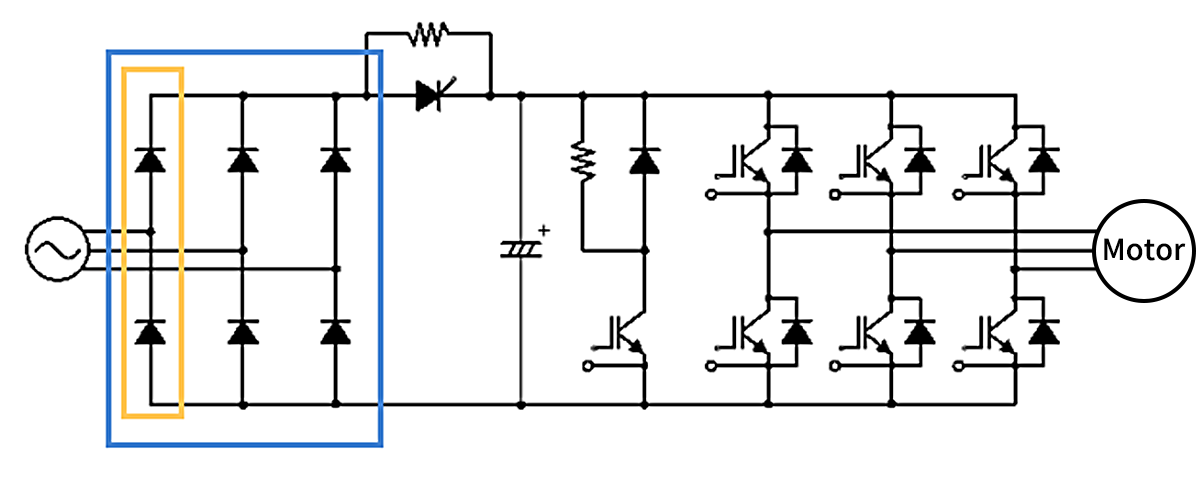

典型电路（变频器 / 伺服）

circuit7

产品规格

二极管模块（6 in 1）

封装	电路图	型号推荐品	Vrrm	I_O	I_FSM	T_jw	V_F(max.) Tj=25℃	Rth_(j-c)
封装	电路图	型号推荐品	(V)	(A)	(A)	(℃)	(V)	(℃/W)

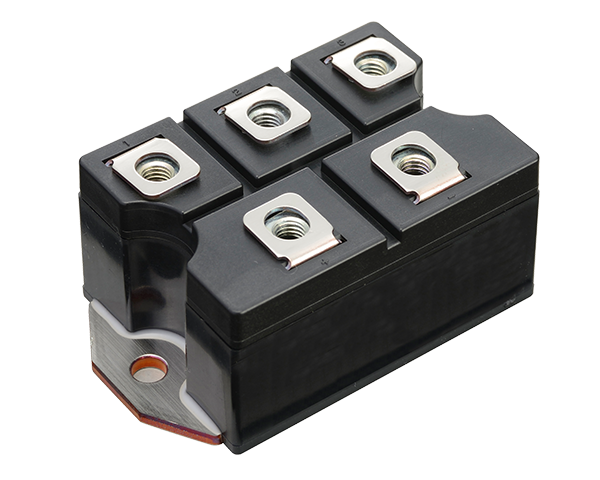

E-77		PT80MYN16	1600	80	800	-40 ~ +150	1.52	0.12
E-77		PT80MYN18	1800	80	800		1.52	0.12
E-78		PT150MYN16	1600	150	1500		1.54	0.06
		PT150MYN18	1800	150	1500		1.54	0.06
		PT200MYN16	1600	200	2000		1.43	0.04
		PT200MYN18	1800	200	2000		1.43	0.04

scrollable

如有疑问，敬请咨询

二极管模块（2in1）

封装	电路图	型号推荐品	Vrrm	I_O	I_FSM	T_jw	V_F(max.) Tj=25℃	Rth_(j-c)
封装	电路图	型号推荐品	(V)	(A)	(A)	(℃)	(V)	(℃/W)

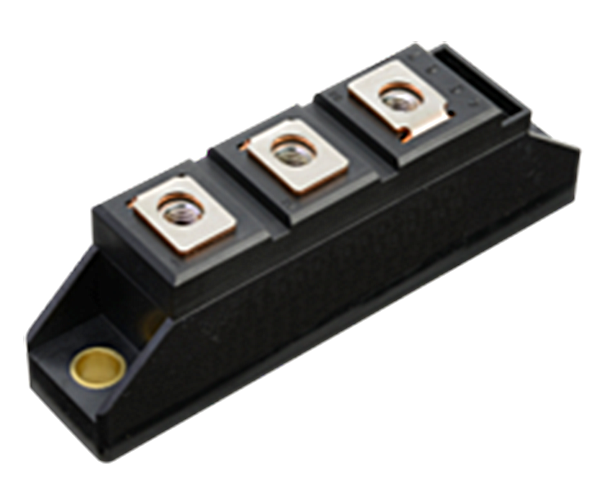

E-79		PD100MYN16	1600	100	2000	-40 ~ +150	1.35	0.21
E-79		PD100MYN18	1800	100	2000		1.35	0.21

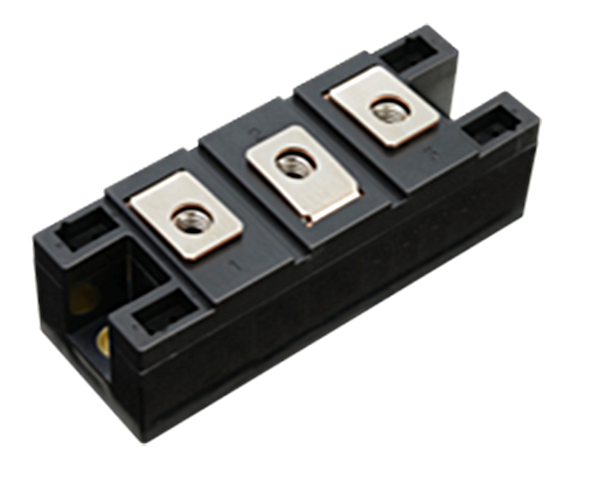

E-80		PD200MYN16	1600	200	5000		1.50	0.12
E-80		PD200MYN18	1800	200	5000		1.50	0.12

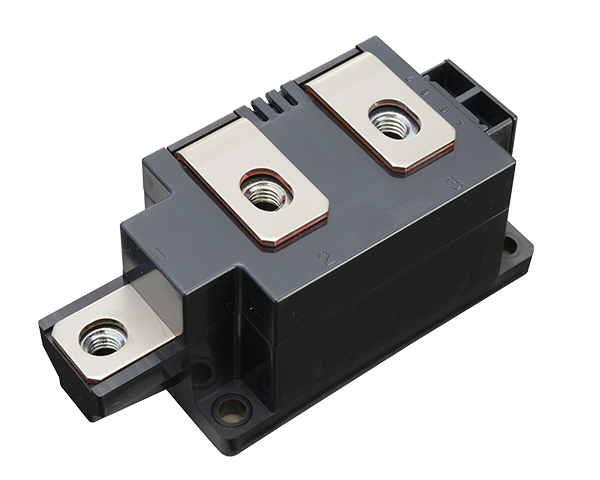

E-81		PD260MYN16	1600	260	7600		1.43	0.098
		PD260MYN18	1800	260	7600		1.43	0.098
		PD380MYN16	1600	380	7600		1.52	0.073
		PD380MYN18	1800	380	7600		1.52	0.073

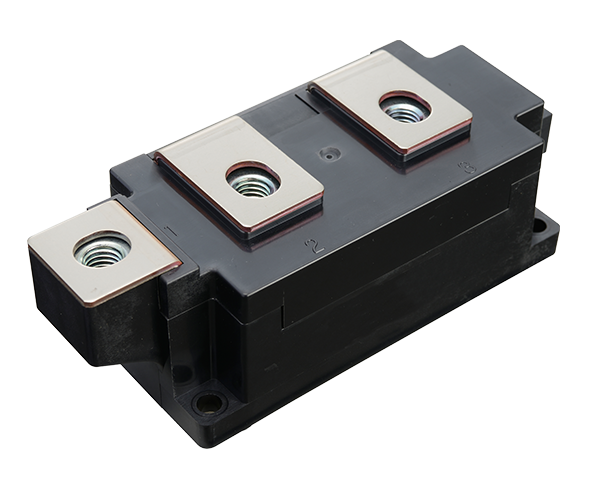

E-82		PD700MYN16	1600	700	13000		1.72	0.034
E-82		PD700MYN18	1800	700	13000		1.72	0.034

scrollable

如有疑问，敬请咨询
