开发背景
京瓷的Sheltap®（分线连接器）凭借产品的高可靠性，适用于汽车改装，后装装置的连接。尤其近年来为汽车节能，减轻车辆的重量，要求车辆中采用更细的铜线甚至是铝线。Sheltap®也适用铝线的连接，贡献于汽车行业的环保活动。
分线连接器系列产品品牌介绍
Sheltap®是京瓷分线连接器系列产品的品牌。该系列产品满足汽车市场严苛的高可靠性要求。折叠形状如双壳贝（Shell），由Share (分线) 、Electro (电气) 、Tap (轻扣)三个词组成的创新词。
"Sheltap"是京瓷株式会社的注册商标。
产品规格

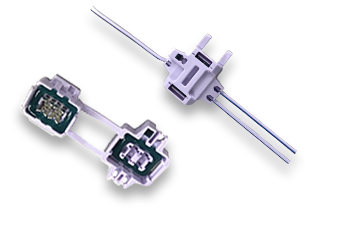

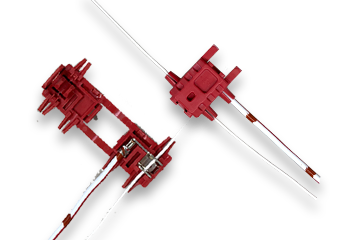

| 9715系列 防水型 | 9215系列 防滴型 | 9215系列 非防水型 | |
|---|---|---|---|
| 产品照片・产品目录 |  产品目录（PDF/436KB） |
 产品目录（PDF/1.6MB） |
 产品目录（PDF/1.6MB） |
| 防水等级 | IPX9K／JASO D616 | IPX7 | -（非防水） |
| 适用电线：尺寸※2 ※2详细的电线规格请垂询我们 |
铝线：0.5～0.75sq 铜线：0.3～0.5sq |
铝线：0.5～0.75sq 铜线：0.5～0.75sq |
铜线：0.13～1.25sq |
| 产品尺寸 W×L×H (嵌合状态) (mm) | W: 22.7×L: 21.0×H: 8.8 | W: 24.1×L: 24.9×H: 10.3 | W: 22.3×L: 20.8×H: 10.3 |
| 额定电流/额定电压 | 10A、125V | 10A、125V | 10A、125V |
| 工作温度范围 | -40℃～85℃ | -40℃～80℃ | -40℃～80℃ |
独特构造的防接触不良措施 |
适用 | 适用 | 适用 |
电线保护结构的防止断线措施 |
适用 | 适用 | 不适用 |
防水结构的防腐措施  |
适用 | 不适用 | 不适用 |
使用说明视频
以通俗易懂的视频向大家展示如何使用Sheltap®。

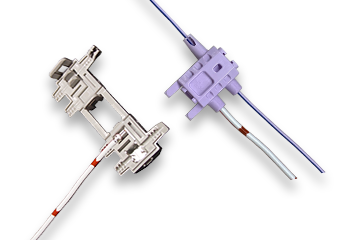

左边：9215系列 右边：9715系列

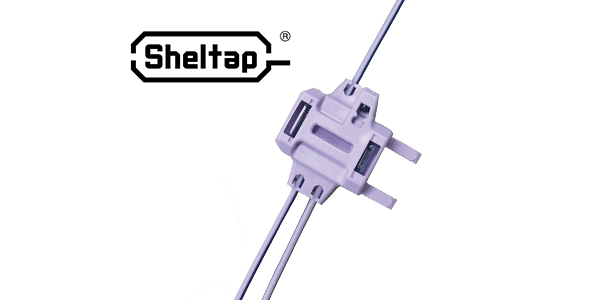

高防水 9715系列
9715系列将独有的外壳锁结构与密封材料进行组合，满足了汽车零部件线束连接器试验方法"JASO D616"的高压清洗、高温放置试验等条件，实现了良好的防水性和可靠性。因此，可以从室外的汽车主线束中直接分出电线来安装后装的配件，能为减少安装时间和提升安装位置的选择自由度做出贡献。

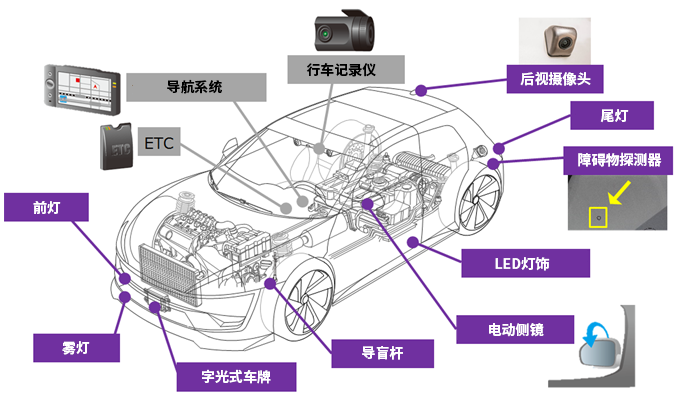

用途
为汽车轻量化做出贡献
支持细线以及铝电线。为减少汽车线束重量做出贡献。
9715系列不仅支持现在汽车线束中使用较多的铜电线，还支持在汽车轻量化领域备受瞩目的铝电线的电线分线连接器。
铝电线和铜电线的导电率有不同。为了流动相同的电流，必须使用大1个尺寸的电线。
（例如，流动和0.5sq的铜电线一样的电流时，需要0.75sq的铝电线。）然而，即使使用加1个尺寸的电线，重量也约为60%※，能为汽车轻量化做出贡献。
※由电线外皮的大小，稍微会改变
