FPC/FFC连接器选型指南

# 产品阵容 # 车载

无论按尺寸、锁定方式还是车载规格，京瓷丰富的FPC/FFC产品线都能满足您的选型需求。

※“V-by-One”是THine Electronics株式会社的注册商标。

按尺寸查找

跳转至外部网站（英文）

	0.2mm间距	0.3mm间距	0.4mm间距	0.5mm间距	1.0mm间距

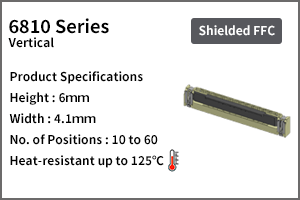

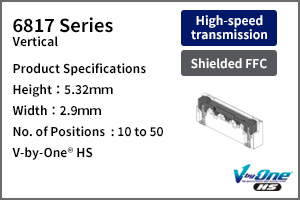

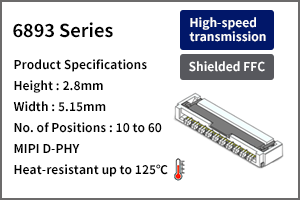

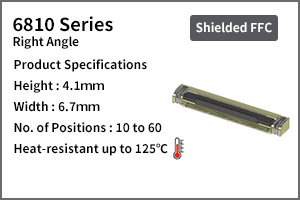

H：2.0mm～				6810 底部触点 6893 底部触点 6817 底部触点 6892 底部触点 6240 底部触点 6260 底部触点 6210 底部触点 6288 底部触点 6495 底部触点 6212 顶部触点 6262 顶部触点 6882 双面触点	6210 底部触点 6200 底部触点 6288 底部触点 6224 顶部触点 6212 顶部触点 6262 顶部触点 6232 顶部/底部触点 6227 双面触点 6882 双面触点
H：1.5～1.9mm				6815 底部触点 6806 底部触点 6284 双面触点 6808 双面触点	6284 双面触点
H：1.0～1.4mm			6287 底部触点	6811 底部触点	6811 底部触点
H：0.9～0.95mm	6866 底部触点	6844 底部触点 6293 双面触点	6824 双面触点	6809 底部触点 6298 底部触点 6277 双面触点	6809 底部触点

助力产线自动化的锁扣型产品

跳转至外部网站（英文）

除耐热性与耐久性外，我们还推出了支持车载网络高速化、传输特性优异的产品系列。

跳转至外部网站（英文）

	～105℃			～125℃

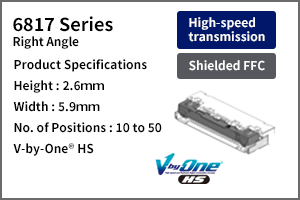

直角型 (横向)
直板型 (纵向)

*通过自动光学检查设备 (AOI) 判定FPC/FFC 不完全嵌合

跳转至外部网站（英文）

＊四种连接器的组合。

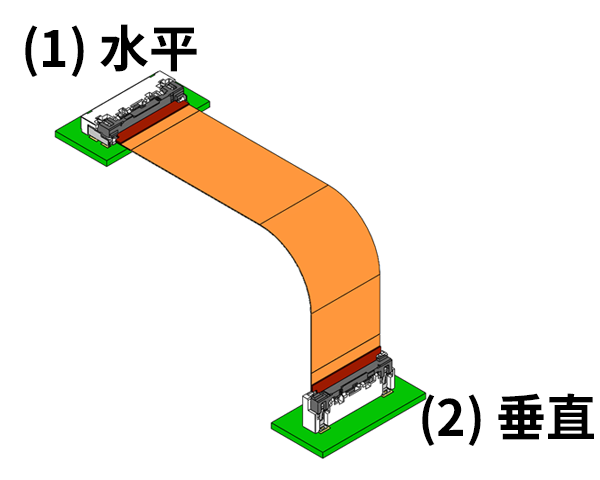

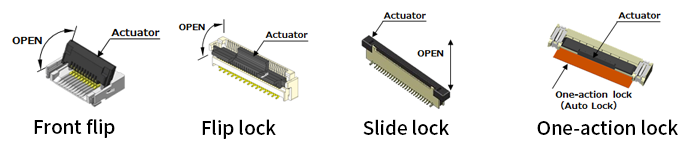

＊所有组合中，(1) 和 (2) 的线束 (FPC/FFC) 均可使用同一形状。锁扣的种类

＊所记载的结果仅为公司内部模拟值，并非保证值。

跳转至外部网站（英文）

	MIPI D-PHY Max 9.0Gbps PinAssign [GSSGSSG]	PCIe Gen2 5Gbps PinAssign [GSSGSSG]	PCIe Gen3 8Gbps PinAssign [GSSGSSG]	USB3.2 Gen1 5Gbps	USB3.2 Gen2 10Gbps	V-by-one^® HS ～4.0Gbps
0.2mm间距	～4.0Gbps	✓	✓ 奇/偶引脚对	✓	✓
0.3mm间距	～4.0Gbps	✓	✓	✓	✓
0.3mm间距	～4.0Gbps 顶部触点所有引脚对底部触点奇/偶引脚对～2.6Gbps 底部触点奇-偶引脚对	✓	✓ 顶部触点奇/偶引脚对底部触点奇/偶引脚对	✓ 顶部触点所有引脚对底部触点偶引脚对	✓ 顶部触点所有引脚对底部触点偶引脚对
0.4mm间距	～4.0Gbps	✓	✓	×	×
0.5mm间距	～4.0Gbps	✓	✓	×	×
	～3.8Gbps	×	×	×	×
	～4.0Gbps	✓	✓	✓	✓	✓
	～4.0Gbps	✓	✓	✓	✓	✓
	～4.0Gbps	✓	✓	×	×
	～4.0Gbps	✓	✓	✓	×	✓
	～4.0Gbps	✓	✓	✓	✓
	～4.0Gbps	✓	✓	✓	×	✓
	～4.0Gbps: 奇/偶引脚对～3.0Gbps: 奇-偶引脚对	×	×	✓ 奇/偶引脚对	×
