FPC/FFC连接器的发展
您是否了解FPC/FFC的嵌合方式、安装形态以及柔性线路的形状有各种类型呢？例如Non-ZIF、ZIF、自动锁扣、DIP、SMT、带耳、带切口等。关于FPC/FFC连接器的发展和相关术语，我们将通过图解的方式清晰地向您介绍。
若您想了解京瓷的FPC/FFC连接器从诞生到现在的历史，请点击此处。

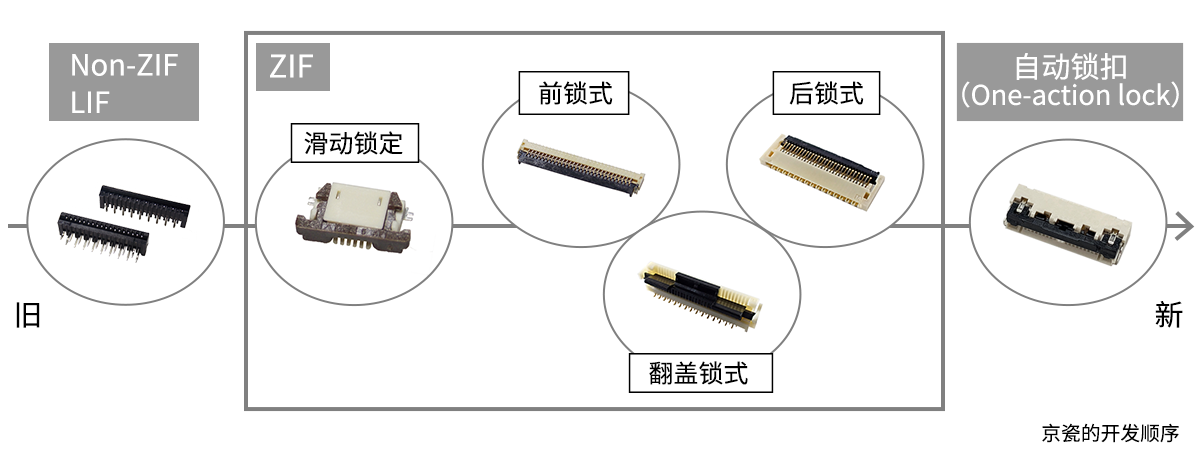

FPC/FFC的各种嵌合方式
从过去到现在，锁扣结构不断得到改进和完善，各种各样的嵌合方式也随之诞生。例如，操作性好且能够降低成本的Non-ZIF类型、插入时无需用力的ZIF类型，以及最近开发出的只需一个操作（自动锁扣）即可完成锁定的自动锁扣型。
点击各个名称，即可跳转到相应产品的搜索页面（英文）。
- Non-ZIF：不带ZIF结构的连接器，在将FPC/FFC插入连接器时，需要一定的插入力。
- LIF：降低嵌合力的结构。LIF是Low Insertion Force的缩写。
- ZIF：通过翻盖来插入或拔出FPC/FFC。这种连接器降低了插拔力。ZIF是“Zero Insertion Force”（零插入力）的缩写。
- 滑动锁定：通过滑动滑块解锁来插入或拔出FPC/FFC的连接器。
- 前锁式：翻盖位于FPC/FFC插口一侧的连接器。
- 翻盖锁式：通过翻转翻盖（快速翻转/轻轻弹开）来插入或拔出FPC/FFC的连接器。
- 后锁式：翻盖位于FPC/FFC插口后侧的连接器。
- 自动锁扣（One-action lock）：通过一键操作插入FPC/FFC即可完成锁定的连接器。普通的ZIF类型FPC/FFC连接器在嵌合时需要进行三次操作（三动作）：(1)打开锁定 (2)插入FPC/FFC (3)关闭锁定。
安装形态的变化

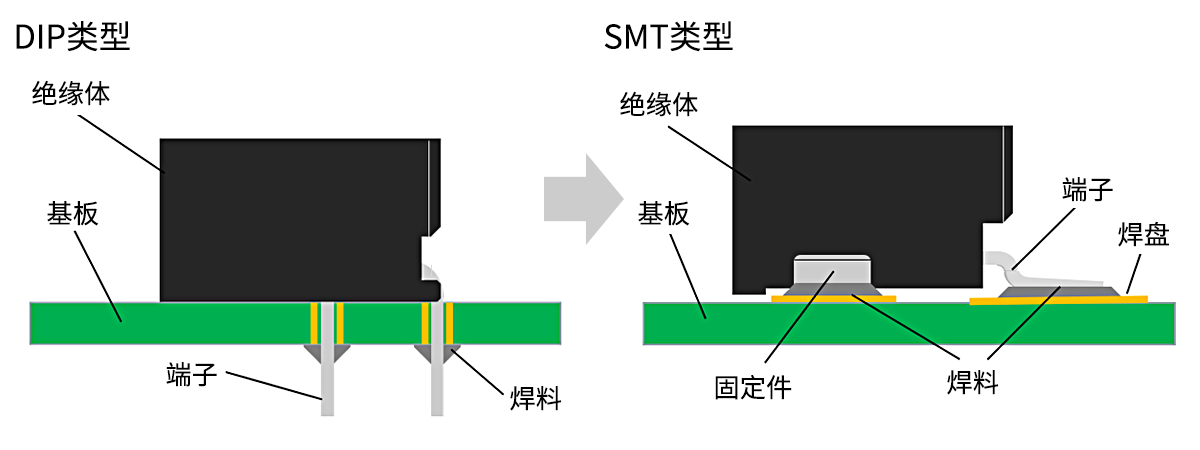

从DIP到SMT成为主流的转变
词语解释
什么是DIP？
DIP是一种将元器件的焊接端子插入电路板上预先开好的孔中进行安装的方法。
特征
- 因为端子贯穿电路板上的孔，因此可抵御外力
- 难以实现微型化和高密度的安装
- 占用基板的两面
什么是SMT？
SMT是一种将焊锡涂在基板表面，然后放置元件，并在回流炉中熔化焊锡的安装方法。是Surface Mount Technology的缩写，也称为表面贴装技术。
特征
- 由于采用表面安装技术，外力相较于DIP型要弱（需要固定装置）。
- 可以实现微型化和高密度的安装
- 安装在基板的表面，背面也可以安装
小型化
随着间距从1.25mm缩小到0.2mm的微型化，直角型的排列方式也从直列变为交错排列。
|
触点 (芯间距) |
||||||
|---|---|---|---|---|---|---|
|
1.25mm |
1.0mm |
0.8mm |
0.5mm |
0.4mm |
0.3mm |
0.2mm |
|
直列排列 |
交错排列 |
|||||
FPC/FFC的形状变化

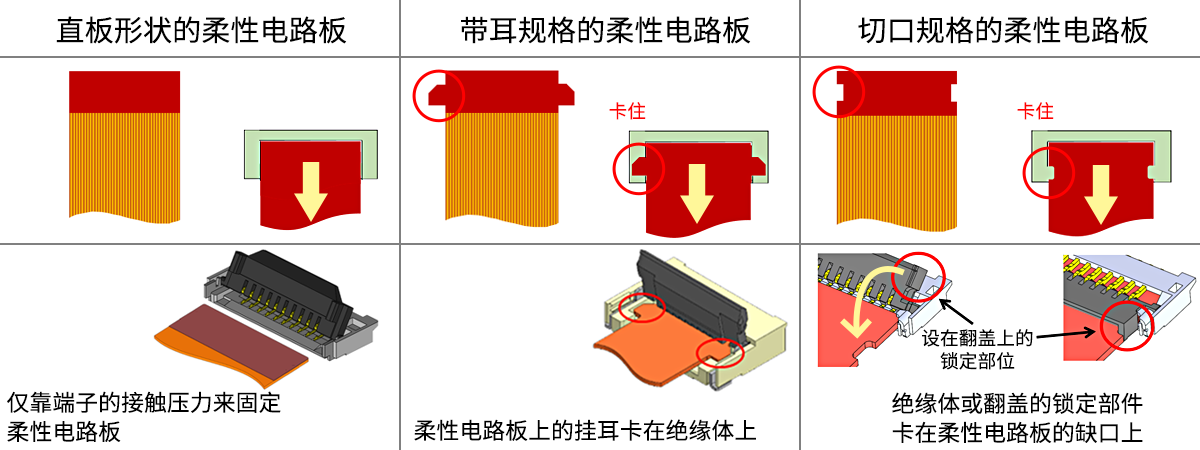

以前直板形状较为常见，为了增强水平方向的柔性保持力，进行了改良，增加了带耳或带切口的规格，这样可以提高柔性弯曲的强度。
以减少工时为目标

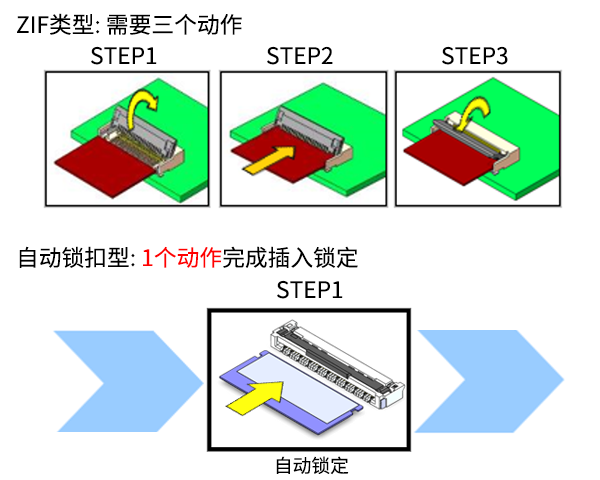

只需一键自动锁扣即可完成嵌入
以往，带锁定功能的FPC/FFC连接器需要在插入FPC/FFC前后进行锁定，通常是由工人手动完成。
因此，我们开发出了自动锁扣型连接器。只需一个动作插入FPC/FFC（单动作），即可自动锁定。这样不仅实现了良好的操作性，而且将组装时的操作工数减少至原来的三分之一。
此外，工业机器人越来越多地被用于制造现场的自动化流程。京瓷生产的自动锁扣型连接器能够实现工业机器人的工序自动化。
开发支持高速传输的FPC/FFC连接器
汽车行业飞速发展。随着高级驾驶辅助系统（ADAS）和车联网汽车的出现，车载设备的性能不断提高。如今，汽车上安装了许多传感器，能够进行大量数据的高速传输。随着这些技术的发展，车载设备中的连接器也必须能够支持高速传输。
在这种背景下，用于车载信息娱乐系统（IVI）、车载摄像头、雷达等设备的连接器应运而生。这类连接器不仅能在振动、高温等严苛条件下工作，还能支持高速传输。
理解度确认测试
Q1. 以下哪种是将焊接端子插入电路板上的钻孔中安装连接器的传统方式？
(1)DIP (2)DIY (3)SMT
Q2.以下哪种是最近被广泛使用的翻盖位于FPC/FFC插入端后侧的连接器?
(1)后锁式 (2)Non-ZIF (3)前锁式
答案 (点击可查看)
- A1.(1) 解释: (1) DIP 是一种将元器件的焊接端子插入电路板钻孔的安装方法。 (2) DIY代表“Do It Yourself”，意思是自己动手做。 (3) SMT是表面贴装技术。
- A2.(1) (1) 后翻式连接器（Back Flip）的翻盖位于FPC/FFC插入端的后侧。 (2) 非零插入（Non-ZIF）是指在将FPC/FFC插入连接器时，需要一定的插入力才能完成连接的结构或具有这种结构的连接器。 (3) 前翻式连接器（Front Flip）的翻盖位于FPC/FFC插入端的前侧。
