【产品阵容扩充】小型、高可靠性SAW双工器

# 省空间

我们将介绍用于智能手机和通信设备的小型SAW双工器“SD16系列”的产品阵容。

概述

京瓷于2021年发布了业界超小封装^※（1.6x1.2mm）的CSP型（芯片封装）SAW双工器SD16系列，并根据市场需求不断扩充该系列的产品阵容。
两款产品均采用京瓷特有的SAW技术，实现了小型化、高性能、高可靠性。

今后也将持续为实现高质量的无线通信做贡献。

※截至2024年3月。根据京瓷的调查

用途

智能手机、各种通信设备等

特点

业界超小封装^※投产
1.6×1.2mm的超小封装，维持高品质和高可靠性的产品性能。
※截至2024年3月。根据京瓷的调查
性能优于传统封装产品(1.8x1.4mm)
不仅实现了小型化、轻量化，还具有更低的损耗、更高的衰减特性、更高的隔离度和更强的耐电性。
丰富的产品阵容满足市场需求
产品阵容强大，包括开发难度较高的Band13(符合NS07标准)。

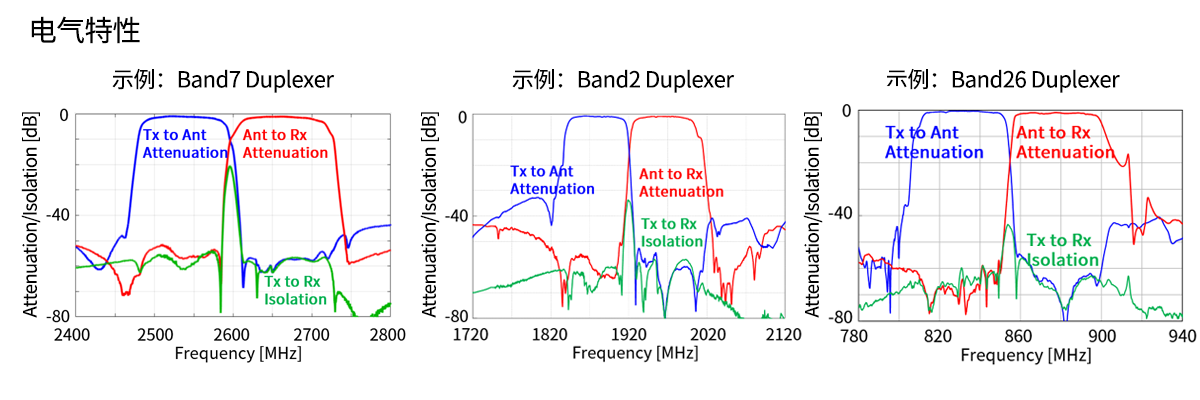

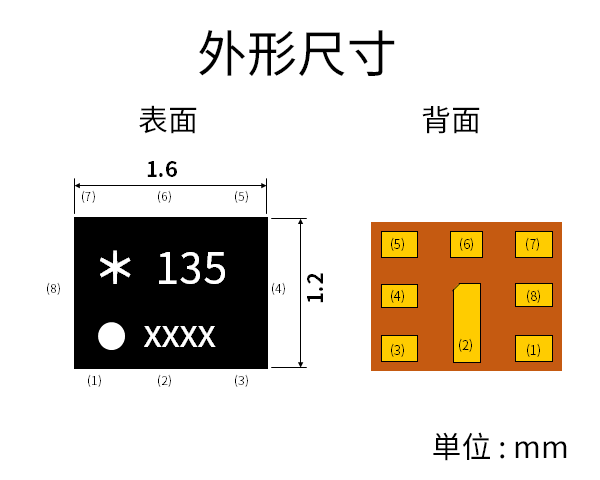

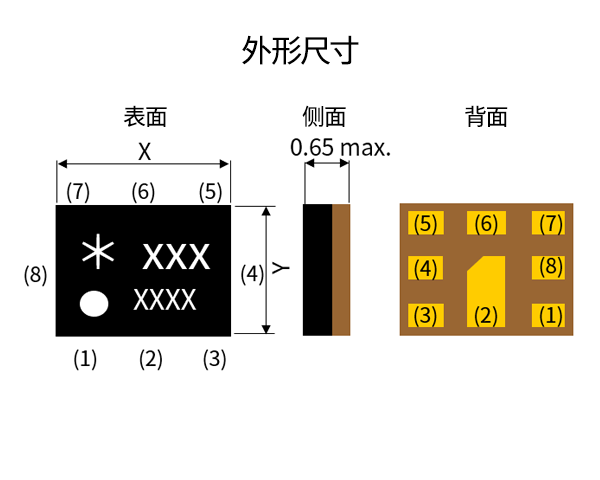

外形尺寸电气特性

数据均由京瓷调查

产品阵容

SAW双工器（FDD）

尺寸[mm]：X=1.6、Y=1.2
Type：Unbalance

型号	Band	IL (Tx)	IL (Rx)	Isolation	生产状况	规格书
SD16-1880R8UUA1	2	1.8dB typ. (1850-1910MHz)	2.1dB typ. (1930-1990MHz)	60dB typ. (1850-1910MHz) 57dB typ. (1930-1990MHz)	量产品	970KB
SD16-2535R8UUA1	7	1.7dB typ. (2500-2570MHz)	1.8dB typ. (2620-2690MHz)	55dB typ. (2500-2570MHz) 57dB typ. (2620-2690MHz)	量产品	615KB
SD16-0782R8UUA1	13	1.2dB typ. (777-787MHz)	1.2dB typ. (746-756MHz)	59dB typ. (746-756MHz) 61dB typ. (777-787MHz)	量产品	1010KB
SD16-0782R8UUB1	13 NS07	1.8dB typ. (777.5-786.5MHz)	1.0dB typ. (746-756MHz)	57dB typ. (746-756MHz) 64dB typ. (777-787MHz)	量产品	985KB
SD16-0847R8UUA1	20	1.4dB typ. (832.25-861.75MHz)	1.9dB typ. (791.25-820.75MHz)	57dB typ. (791.25-820.75MHz) 58dB typ. (832.25-861.75MHz)	量产品	740KB
SD16-0832R8UUA1	26	1.1dB typ. (814.24-848.76MHz)	1.6dB typ. (859.24-893.76MHz)	59dB typ. (814.24-848.76MHz) 56dB typ. (859.24-893.76MHz)	量产品	967KB
SD16-0718R8UUA1	28A	1.4dB typ. (703.24-732.76MHz)	1.5dB typ. (758.24-787.76MHz)	59dB typ. (703.24-732.76MHz) 57dB typ.* (758.24-787.76MHz)	量产品	1014KB
SD16-0733R8UUA1	28B	1.5dB typ. (718.24-747.76MHz)	1.7dB typ. (773.24-802.76MHz)	60dB typ. (718.24-747.76MHz) 57dB typ.* (773-803MHz)	量产品	956KB
SD16-1745R8UUA1	66	1.2dB typ. (1710.24-1779.76MHz)	1.9dB typ. (2110.24-2199.76MHz)	57dB typ. (1710-1780MHz) 54dB typ.* (2110-2170MHz)	量产品	1124KB
SD16-0782T8UUA1	13+14	2.0dB typ. (777.5-786.5MHz) 0.9dB typ. (788-798MHz)	1.2dB typ. (746-756MHz) 1.3dB typ. (758-768MHz)	54dB typ. (746-768MHz) 55dB typ. (777-798MHz)	量产品	856KB

scrollable

*dBint：Integrated to LTE modulation(4.5MHz)

【新产品】BAND13+14 (SD16-0782T8UUA1)

特点

小型
低损耗
高隔离
支持NS07
High Power Durability for 5G：(Band13Tx/Band14Tx) DFT-s-OFDM : 31dBm
　　　　　　　　　　　　　　　　　　　　　　　　　　CP-OFDM　 : 29.5dBm

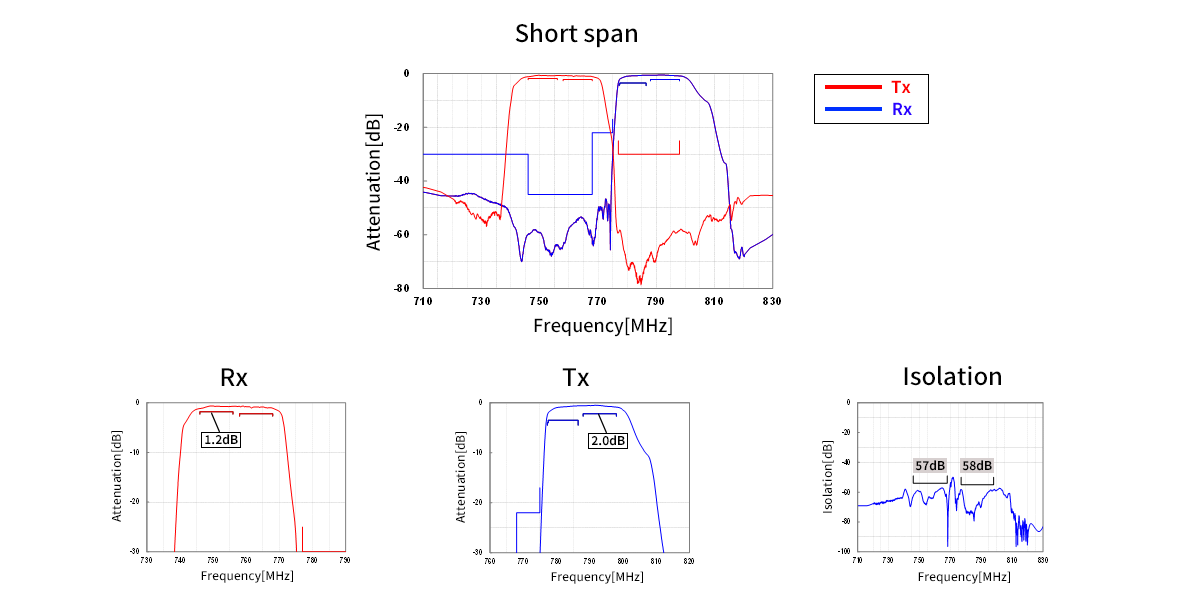

曲线数据

数据均由京瓷调查

电气特性

*dBint：Integrated to LTE modulation(4.5MHz)
