什么是晶振？ 其稳定性特点和注意事项
晶体晶振几乎被应用于世界上所有的电子设备中，这种说法并不夸张。正是其出色的频率稳定性被广泛使用。
对晶体振荡器的相关内容及其出色的频率稳定性和背景做简单介绍，并对振荡所需的匹配进行说明。
石英的性质
石英作为一种物理现象
当对水晶的X轴垂直方向施加压力时，其表面会产生正电荷；而当对水晶表面施加拉力时，会产生负电荷。这种现象被称为压电效应。
当对水晶的X轴垂直方向施加电场时，水晶会发生伸缩变形。这种现象被称为逆压电效应。

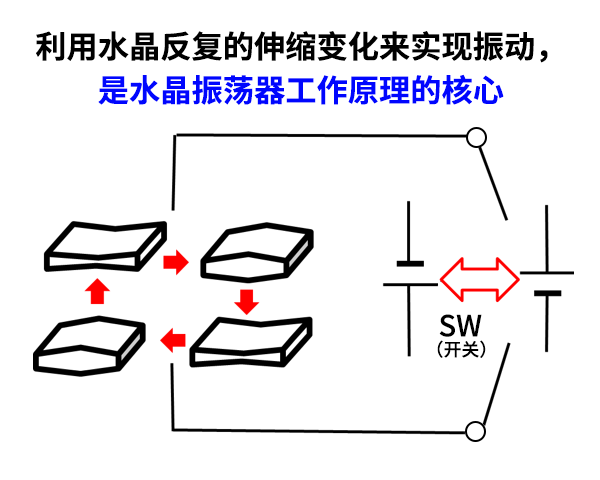

通过对水晶表面交替施加正或负电场，水晶会产生反复的伸缩变形。水晶振荡器正是利用这种机械变化来实现其功能。
词语解释
什么是水晶？
水晶是一种矿物，是石英结晶成六角柱状的形态，通常呈无色透明状。水晶具有一种特性，即当受到压力时会产生电荷，这种现象被称为压电效应。
振动和振荡
水晶产生的机械振动随着能量的消耗而逐渐减弱。
因此需要从外部注入能量，使水晶的机械振动保持在一定的振幅和频率上。这个过程被称为”振荡“。
通过将放大电路输出的一部分信号返回到输入端（反馈），可以使电路持续产生有规律的电压振荡，被称为振荡电路。在振荡电路中加入水晶振荡器，形成的电路称为水晶振荡电路。
晶振的特性和注意事项
晶振的特性
- 振动时能量损失更少
- 温度引起的频率波动很小
- 长期频率波动低
这些特性使它们适合用于需要精度的应用。
例如：各种通信设备（智能手机、可穿戴设备、PC等）、基站、车载应用、工业设备等。
为了使其稳定振荡，需要匹配调试振荡电路和晶体谐振器的Rf※1、Rd※2、Cd、Cg※3等电路参数至适当值。 匹配不充分时，可能会有频率偏差、异常振荡、输出电平低下、振荡停止等系统故障的风险。
※1：Rf=反馈电阻 ※2：Rd=限流电阻 ※3：Cd,Cg=负载容量
