晶体谐振器的匹配

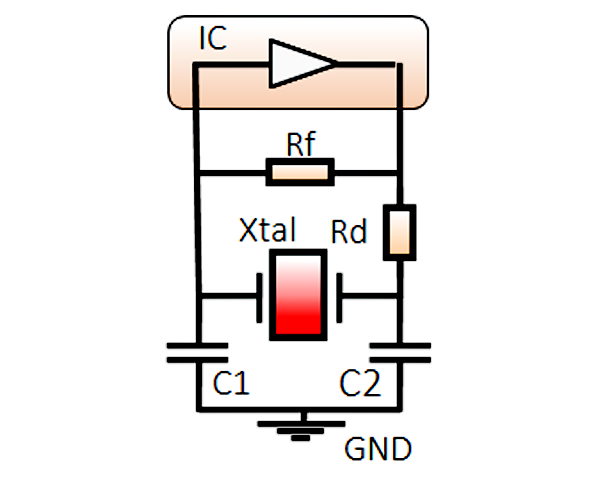

如果客户所使用的IC以及周边电路设计（负载电容C1/C2、反馈电阻Rf、阻尼电阻Rd的设定、走线电容）不当，可能导致工作异常等问题的发生。
词语解释
什么是晶体谐振器?
晶体谐振器是一种无法单独工作的「被动元件」。需利用压电效应对石英施加电压使其产生应变与振动来实现对电子设备的控制。而要将这种机械振动转换为电信号以获取频率，还必须借助振荡电路驱动谐振器持续振荡，从而不断生成频率。
想了解晶体谐振器搭配振荡电路的时钟振荡器，请点击此处
周边电路的设置会产生什么样的问题或现象呢？
周边电路的影响

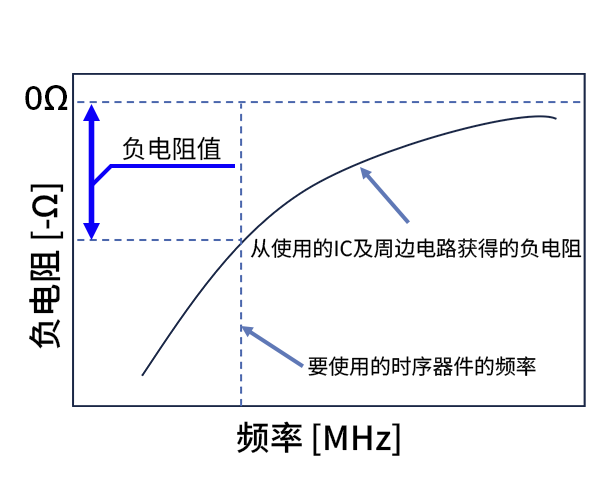

电路负电阻与振荡器共振电阻的关系
如果电路负性电阻不满足以下条件，可能导致不起振或异常振荡。
起振条件：RL※ <| -R |
振荡稳态：RL※= | -R | ※RL：晶体谐振器带负载时的共振电阻
词语解释
什么是电路负电阻?
具有负电阻值的电子回路，是指电压增大时电流反而减少的电路，这种电路被称为具有"负性电阻"的电路。在晶体振荡电路中，若存在足以抵消晶体本身电阻分量的负性电阻（ーR），晶体便会进入持续振荡的状态，从而使晶体持续振荡的现象得以维持。也就是说，负性电阻抵消了晶体的电阻，使晶体能够稳定地持续振动。

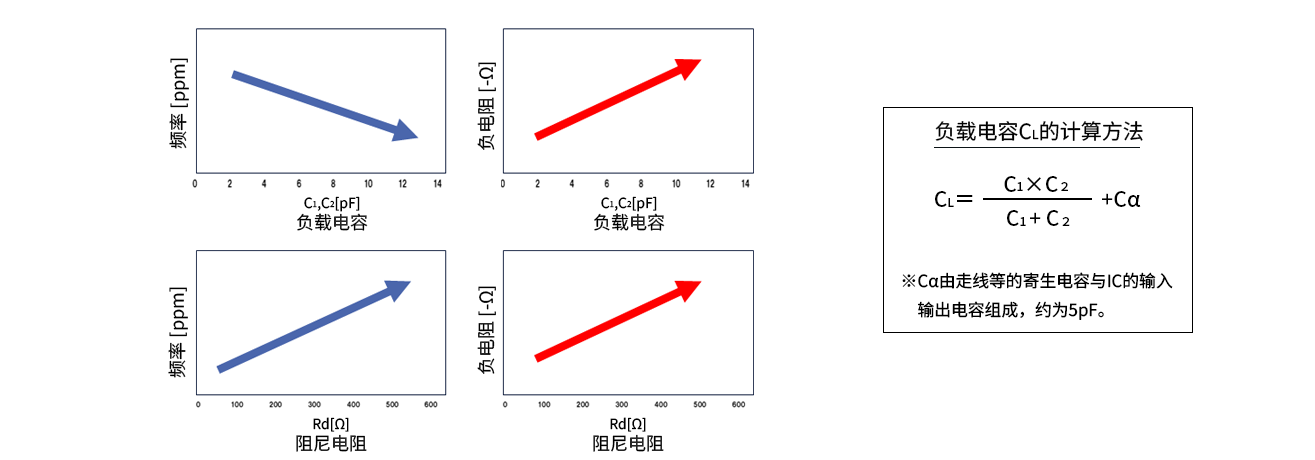

受周边电路常数的影响
通常电路负载电容及阻尼电阻的影响如下。如设置不当，受频率偏移等影响，您使用的IC可能会出现"无法发挥最佳性能"、"工作异常"等问题。
欢迎向京瓷咨询有关正确电路的设定
