概述
连接器种类繁多，京瓷的主要连接器产品类别如下。
板对板连接器 FPC/FFC用连接器 电线对电线/电路板连接器 电路插卡连接器
其中，板对板连接器与FPC/FFC连接器并列，是京瓷连接器中产品线最丰富的品类之一。
什么是板对板连接器?
板对板、板对FPC连接器，通过公头（Plug）与母头（Receptacle）的嵌合即可导通。
板对板连接器的嵌合方式
板对板连接器有多种嵌合方式。

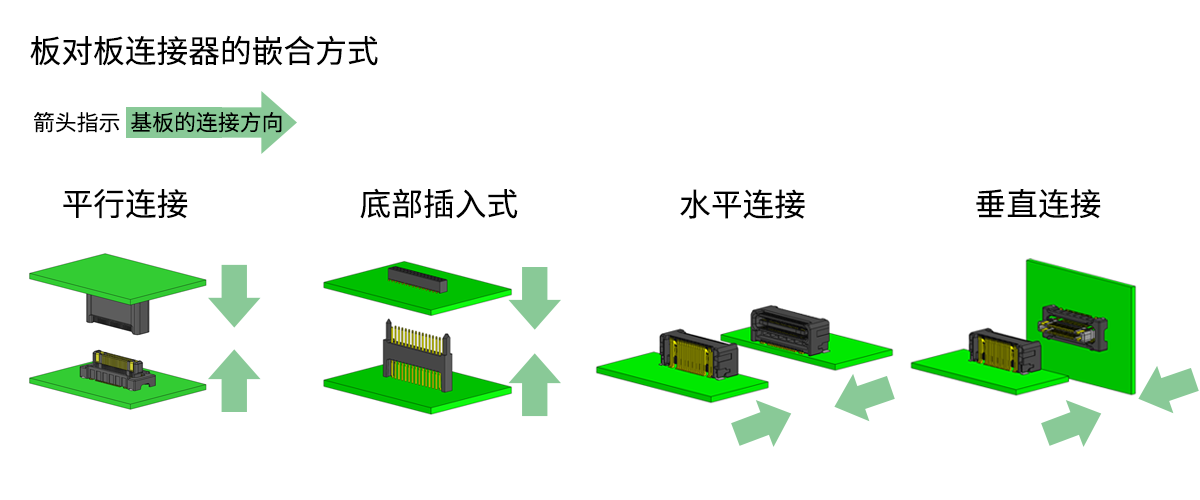

- 平行连接:电路板之间平行连接的装配方法。
所用接头类型：直插式 (ST) +直通插式(ST) - 底部插入式：夹住基板，连接器引脚从下方贯穿的嵌合方式。
- 水平连接：将两块基板水平连接的嵌合方式。
所用接头类型：直角型 (RA) +直角型 (RA) - 垂直连接：将两块基板垂直连接的嵌合方式。
所用接头类型：直插式 (ST) +直角型 (RA)
想深入了解连接器的类型？请点此这里
京瓷板对板连接器的演变历程

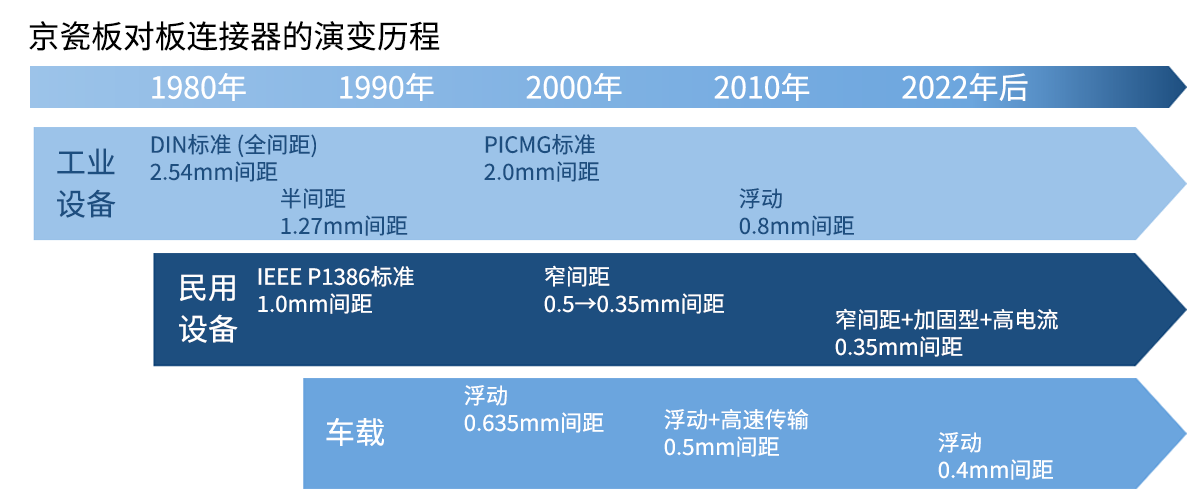

20 世纪 80 年代，京瓷以工业设备 DIN 标准 2.54 mm 间距产品为起点开启了板对板连接器的研发之路。随后，又相继推出消费电子用IEEE P1386 标准 1.0 mm 间距产品、车载带浮动结构 0.635 mm 间距产品等，持续拓展多领域应用。
未来，京瓷仍将依托多年积淀的技术，不断推出创新产品。
京瓷板对板/FPC连接器的开发轨迹
※包括停止开发、生产的产品。
|

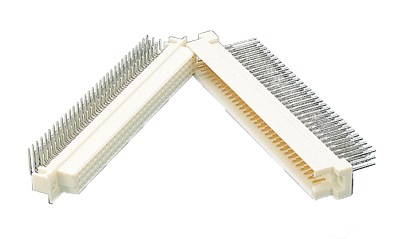

2.54mm间距 |

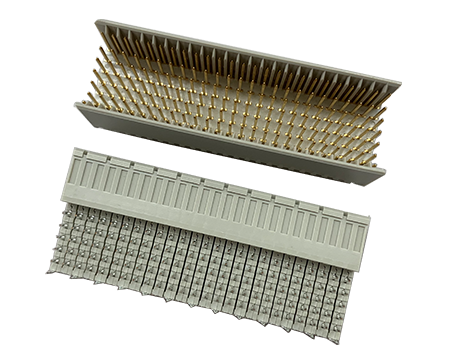

2.0mm间距 |

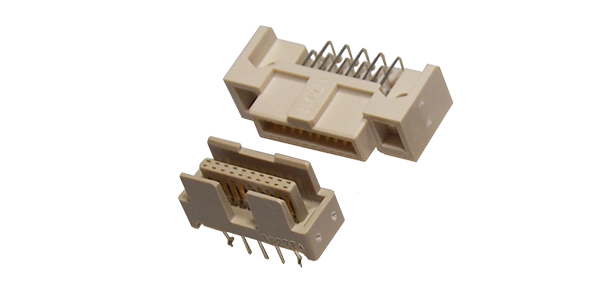

1.27mm间距 |

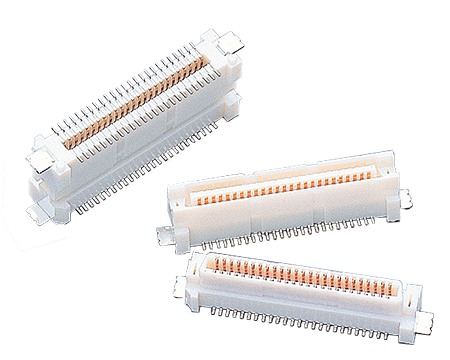

1.0mm间距 |
0.8mm间距 |
|---|---|---|---|---|
|
|
|
|
|
|
|

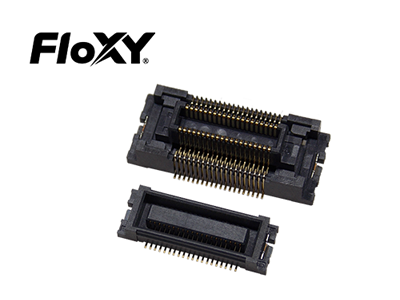

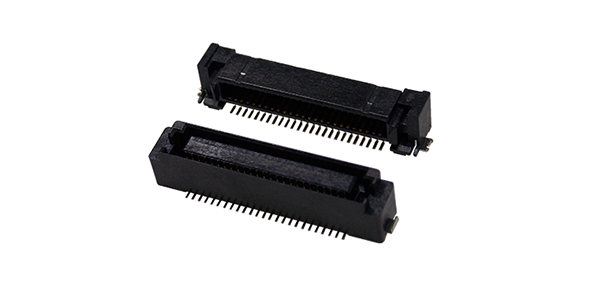

0.635mm间距 |

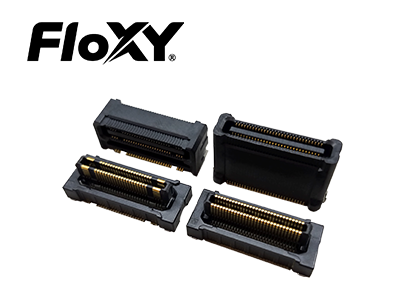

0.5mm间距 |

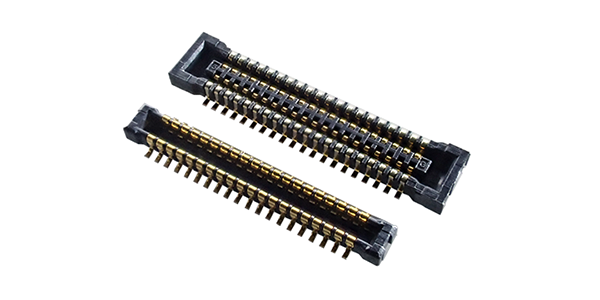

0.4mm间距 |

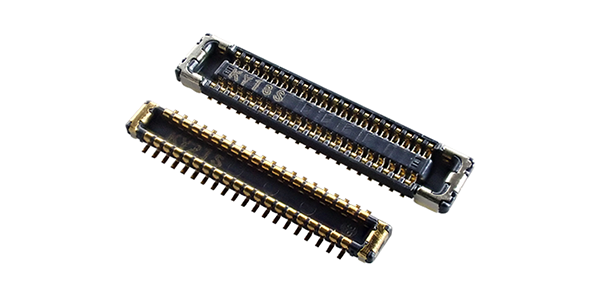

0.35mm间距 |

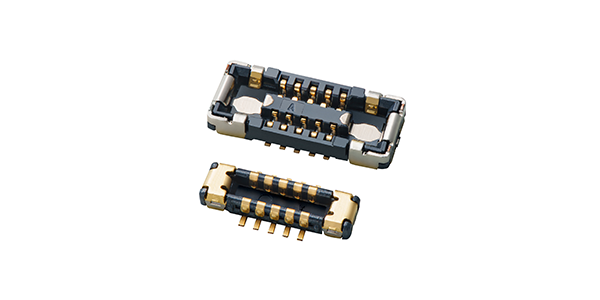

0.3mm间距 |
|---|---|---|---|---|
|
|
|
|
|
|
“FloXY” (标志) 是京瓷株式会社的注册商标。
理解度确认测试
Q1. 哪种是板对板连接器?
Q2. 在板对板连接中，正确的组合是哪个?
(1)公头和公头 (2)公头和母头 (3)母头和母头
Q3. 作为板对板连接器的嵌合方法之一，将基板平行连接的方法是哪个?
(1) 垂直连接 (2) 平行连接 (3) 水平接続
答案 (点击可查看)
- A1.(1) 解说: (2) 是FPC/FFC连接器，(3) 是电线对电线/基板连接器。
- A2.(2)
- A3.(2) 解说：两块基板平行嵌合的方法是选项(2)“平行连接”。 (1)“垂直连接”是将两块基板呈垂直角度嵌合； (3)“水平连接”则是将两块基板沿水平方向嵌合。
