牢固的结构

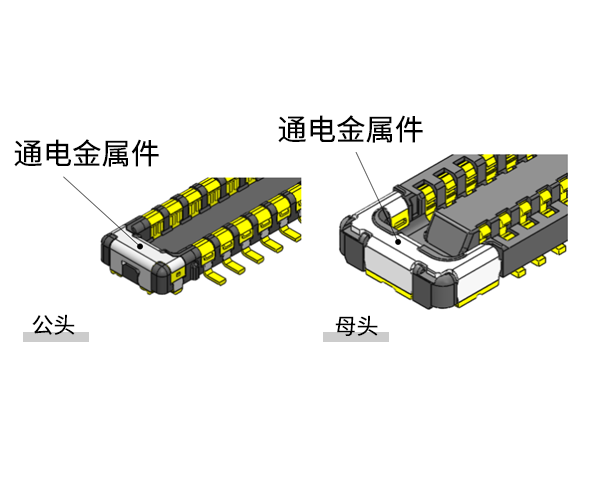

在板对板连接器的母头内侧安装金属件，嵌合时更耐破损，牢固性显著提升。...(1)

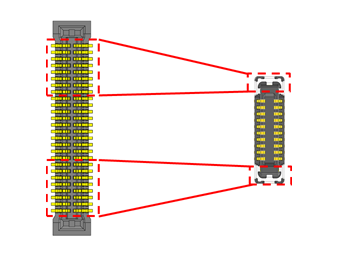

此外，在产品两端安装外侧金属件，可防止因错位嵌合而导致破损。…(2)
故障事例

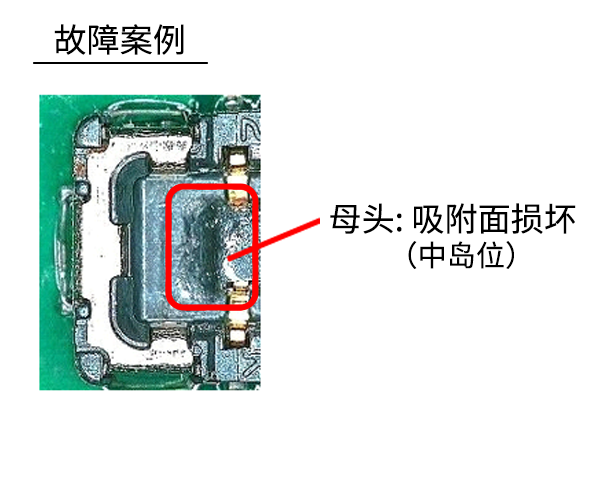

如果母头内侧无金属件，嵌合错位可能导致吸附部（中岛部）的绝缘体破损。
浮动结构
什么是浮动连接器?
这是一款浮动结构的连接器，即使安装到基板上的位置有所偏移，绝缘体也能自适应移动，确保正常嵌合。
词语解释
浮动是什么？
浮动（Floating）即"悬浮"之意。如左图绿色部分所示，浮动连接器的绝缘体采用悬浮结构设计。
优点
- 可在同一基板上使用多个连接器
- 提升布局和电路设计的自由度
- 减轻焊点应力，抑制焊锡开裂

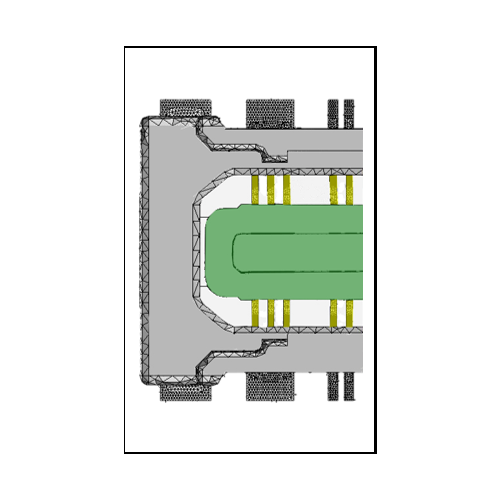

工作原理图
|

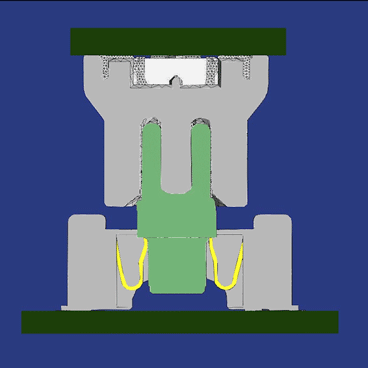

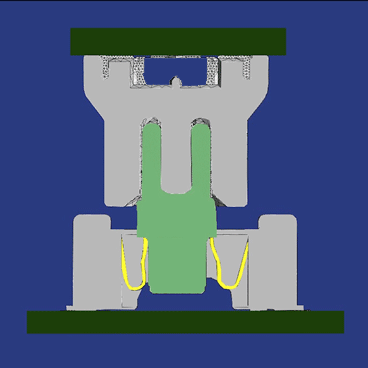

从侧面看（Y方向可移动） |

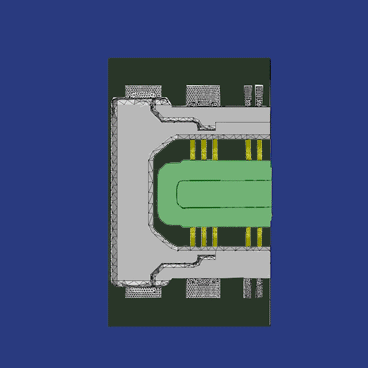

从顶部看（沿X、Y方向倾斜移动) |
|
|
|
京瓷浮动连接器的最大浮动量可达 F/P※=200%。
客户设计中的难题与隐患，均可由这款高接触可靠性的浮动连接器来化解。
※ F/P･･･F=浮动量/P=螺距
专题页
产品链接
理解度确认测试
Q1.板对板连接器两端用绝缘体包裹并安装通电金属件的优点是：
(1)省空间 (2)增强抗剥离强度 (3)两者都适用
Q2.为提高牢固性而采用的结构是哪个？
(1)内侧安装金属件 (2)外侧安装金属件 (3)两者都适用
Q3.浮动连接器有哪些特点?
(1)可在同一基板上使用多个连接器 (2)抑制焊料开裂 (3)两者都适用
答案 (点击可查看)
- A1.(3)两者都适用
- A2.(3)两者都适用
- A3.(3)两者都适用
